泰克信号发生器产生方波的技巧

发布日期:2024-06-18 17:37:06         浏览数:

  泰克信号发生器作为实验室中重要的测试仪器,广泛应用于各种电子电路的测试和调试。方波信号作为一种重要的信号类型,在数字电路、逻辑电路、通信系统等领域有着广泛的应用。因此,掌握使用泰克信号发生器产生高质量的方波信号对于电子工程师来说至关重要。

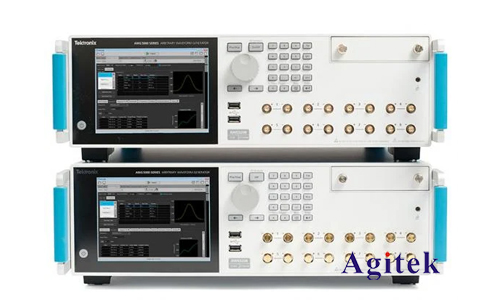

泰克信号发生器产生方波的技巧(图1)

  一、方波信号的基本参数

  方波信号主要由以下几个参数定义:

  频率(Frequency):方波信号每秒钟重复的次数,单位为赫兹(Hz)。

  占空比(Duty Cycle):方波信号中高电平持续时间占整个周期的比例,通常用百分比表示。

  上升沿(Rise Time):方波信号从低电平到高电平过渡所需的时间。

  下降沿(Fall Time):方波信号从高电平到低电平过渡所需的时间。

  幅度(Amplitude):方波信号的峰峰值电压,即高电平与低电平之间的电压差。

  直流偏置(DC Offset):方波信号的平均电压,即高电平与低电平的平均值。

  二、泰克信号发生器产生方波的步骤

  1.选择方波信号类型:在泰克信号发生器的操作界面上,选择“方波”信号类型。

  2.设置频率:调整“频率”参数,设定所需方波信号的频率。

  3.设置占空比:调整“占空比”参数,设定所需方波信号的高电平持续时间比例。

  4.设置上升沿和下降沿:在一些泰克信号发生器上,可以分别设置上升沿和下降沿的时间,以控制信号的过渡速度。

  5.设置幅度:调整“幅度”参数,设定所需方波信号的峰峰值电压。

  6.设置直流偏置:调整“直流偏置”参数,设定所需方波信号的平均电压。

  7.触发和同步:在需要稳定的方波信号时,可以通过触发和同步功能确保信号的稳定性和可靠性。

  三、提高方波信号质量的技巧

  选择合适的信号发生器:不同型号的泰克信号发生器在信号质量、频率范围、输出功率等方面存在差异,应根据实际需求选择合适的信号发生器。

  仔细校准仪器:定期对信号发生器进行校准,确保仪器输出信号的准确性和稳定性。

  使用适当的连接线:使用高质量、低损耗的连接线,避免信号传输过程中的衰减和干扰。

  优化负载匹配:调整信号发生器的输出阻抗和负载阻抗,以实现**的信号传输效率。

  注意环境干扰:将信号发生器放置在远离电磁干扰源的地方,并使用屏蔽措施减少外部干扰。

  四、常见问题及解决方案

  信号失真:可能是由于频率过高、输出功率不足、负载匹配不佳等原因导致。可以尝试降低频率、提高输出功率、调整负载匹配等方法解决。

  信号不稳定:可能是由于外部干扰、触发信号不稳定等原因导致。可以尝试使用屏蔽措施、优化触发信号等方法解决。

  信号无法产生:可能是由于信号发生器故障、设置错误等原因导致。可以尝试检查仪器状态、重新设置参数等方法解决。

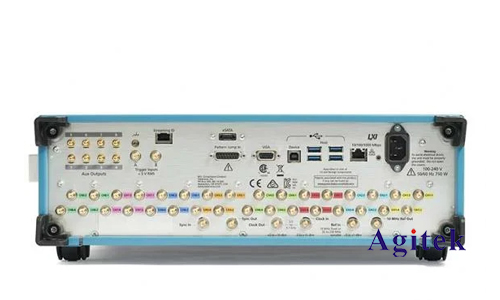

泰克信号发生器产生方波的技巧(图2)

  使用泰克信号发生器产生高质量的方波信号需要了解基本参数的定义、掌握调节方法,并注意各种细节问题。通过本文的介绍,相信读者能够更好地理解方波信号的产生原理,并运用泰克信号发生器进行实际操作,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
