泰克信号发生器输出方波的操作方法与原理详解

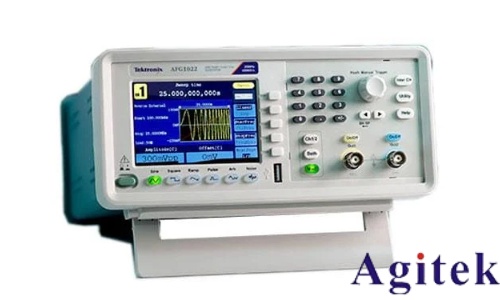

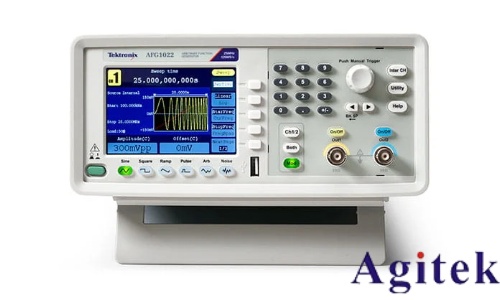

泰克信号发生器作为电子测试领域中的核心设备，广泛应用于数字电路调试、通信系统测试及教学科研中。其能够精确生成多种波形，其中方波因其在时序控制、逻辑测试中的重要作用而被频繁使用。以下是使用泰克信号发生器输出方波的完整流程及其背后的技术原理。

一、基本操作步骤

1. 选择波形类型：开机后，在设备操作界面找到“波形选择”功能，通过旋钮或菜单选择“方波”（Square Wave）模式。部分型号支持快捷键直接切换，屏幕将实时显示当前选中的波形图标。

2. 设置频率：按下“FREQ”键，输入所需频率值。例如，若需输出1kHz方波，可在数字键盘输入“1”，并选择单位为“kHz”。高端型号采用直接数字合成（DDS）技术，可实现精细频率调节和高稳定性输出。

3. 调节占空比：占空比决定高电平持续时间占比。一般默认为50%，可通过“Duty Cycle”参数进行调整。对于PWM或SPWM应用，需按正弦规律动态调节占空比，实现脉宽调制。

4. 设定幅度与直流偏置：使用“AMPL”键设置峰峰值电压（如5Vpp），再通过“Offset”调整直流偏置，使波形中心位于所需电平（如0V）。这在驱动数字电路或模拟电路时尤为关键。

5. 连接与输出：确认参数无误后，将BNC线连接至输出端口，红夹为信号端，黑夹接地。按下“Output”按钮启动输出，并注意负载阻抗匹配，避免信号反射或失真。

6. 验证波形：使用示波器观测输出信号，检查频率、幅度、上升时间等是否符合预期。实际输出可能受电缆长度、负载特性影响，需实时校准。

二、技术原理与关键参数

泰克信号发生器多采用数字信号处理（DSP）或DDS技术生成方波。内部先生成三角波或锯齿波，再经比较器整形为方波。高质量信号源具备快速上升/下降时间（纳秒级）、低抖动和良好信噪比，确保信号边沿陡峭、无过冲。

关键参数包括：

● 频率范围：从几Hz至数百MHz不等，依型号而定；

● 上升/下降时间：反映信号转换速度，影响数字电路测试精度；

● 输出阻抗：通常为50Ω，需与负载匹配以减少反射；

● 调制功能：支持AM/FM/PWM等调制方式，拓展应用边界。

三、应用场景

方波常用于数字系统时钟模拟、电机驱动测试、电源PWM控制及教学实验中的信号激励。其稳定性和精确性直接关系到测试结果的可靠性。

掌握泰克信号发生器输出方波的方法，不仅需熟悉操作流程，更应理解其内部机制与参数影响。结合实际需求精细调节，方能发挥仪器最大效能，为电子研发提供精准可靠的信号支持。
