泰克示波器捕捉触发信号:入门指南与进阶技巧

发布日期:2024-06-20 16:49:25         浏览数:

  在电子电路的设计、调试和测试过程中,信号的触发捕获至关重要。它允许我们准确地捕捉到感兴趣的信号事件,并对信号进行深入分析。泰克示波器作为电子工程师常用的测试仪器,提供了强大的触发功能,帮助用户高效地捕捉触发信号。本文将从基础入门到进阶技巧,详细介绍使用泰克示波器捕捉触发信号的方法,帮助用户充分利用这一功能。

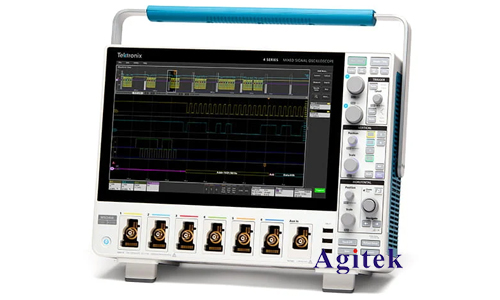

泰克示波器捕捉触发信号:入门指南与进阶技巧(图1)

  一、触发信号的基础概念

  触发信号是指用来触发示波器进行数据采集的信号。简单来说,就是当触发信号满足预设条件时,示波器才会开始采集数据,并将其显示在屏幕上。常见的触发信号类型包括:

  边沿触发:当信号上升或下降沿达到设定的阈值时触发。

  脉冲宽度触发:当信号脉冲宽度达到设定值时触发。

  斜率触发:当信号斜率达到设定值时触发。

  逻辑触发:当信号满足预设的逻辑条件时触发。

  视频触发:用于捕捉视频信号中的特定图像信息。

  二、泰克示波器触发功能的设置

  泰克示波器提供了丰富的触发功能,用户可以通过设置触发模式、触发电平、触发类型等参数来满足不同的测量需求。

  1.触发模式:

  自动触发:示波器自动采集信号,无需触发条件。

  正常触发:当触发条件满足时,示波器开始采集数据。

  单次触发:触发一次后,示波器停止采集数据。

  扫频触发:当触发条件满足时,示波器以扫频的方式采集数据。

  2.触发电平:

  触发电平是指触发条件的阈值。例如,在边沿触发模式下,触发电平就是信号上升或下降沿所要达到的电压值。

  3.触发类型:

  触发类型是指触发信号的种类,例如边沿触发、脉冲宽度触发等。

  三、泰克示波器触发功能的应用

  1.捕捉特定信号:

  例如,在电路调试过程中,我们可以设置边沿触发,并设定触发电平,捕捉到某个特定信号的上升沿或下降沿。

  2.分析信号频率:

  设置脉冲宽度触发,我们可以测量信号的频率和占空比。

  3.识别信号异常:

  设置逻辑触发,我们可以捕捉到信号的异常事件,例如信号丢失、信号抖动等。

  四、泰克示波器触发功能的进阶技巧

  1.多通道触发:

  泰克示波器支持多通道触发,可以同时设置多个触发条件,捕捉到多个信号之间的关联关系。

  2.触发时间延迟:

  用户可以设置触发时间延迟,延迟触发事件的发生时间,方便观察触发点前后的信号变化。

  3.触发窗口设置:

  通过设置触发窗口,我们可以缩小触发范围,只捕捉到感兴趣的信号区域。

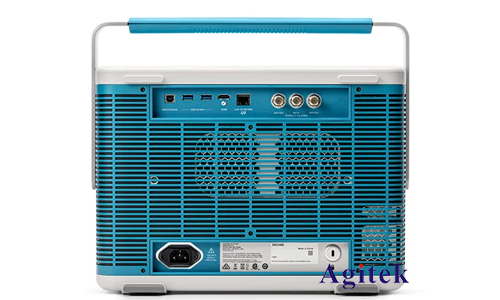

泰克示波器捕捉触发信号:入门指南与进阶技巧(图2)

  泰克示波器的触发功能为用户提供了强大的信号捕捉和分析能力。本文介绍了使用泰克示波器捕捉触发信号的基本方法,以及一些进阶技巧。通过合理利用这些功能,用户可以高效地完成各种信号测量任务,提高工作效率和测量精度,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
