罗德与施瓦茨RTB2004示波器浮地测试

发布日期:2024-06-20 16:46:41         浏览数:

  罗德与施瓦茨RTB2004是一款功能强大的数字示波器,在各种应用中广泛使用。在一些特殊情况下,例如测试浮地电路,需要使用特殊的测试方法来确保测量结果的准确性。本文将详细介绍如何进行RTB2004示波器的浮地测试,并提供一些实用的技巧和注意事项。

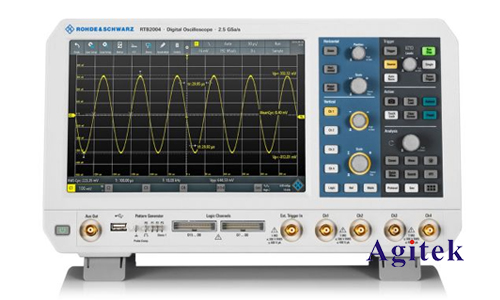

罗德与施瓦茨RTB2004示波器浮地测试(图1)

  浮地测试的必要性

  浮地电路是指电路的参考点(接地)与测试设备的参考点(接地)之间存在电位差的情况。这种情况下,如果直接使用示波器进行测量,可能会导致错误的测量结果。这是因为示波器的探头会将自身接地,而被测电路的接地与示波器接地之间存在电位差,会造成电流通过探头流入示波器,影响测量结果。

  浮地测试方法

  为了解决浮地测试带来的问题,可以使用以下方法:

  1.隔离放大器:隔离放大器可以隔离输入信号和输出信号之间的接地,从而避免电流通过探头流入示波器。使用隔离放大器可以将被测电路的参考点与示波器的参考点隔离,确保测量结果的准确性。

  2.差分探头:差分探头可以测量两个点之间的电压差,无需将探头接地。使用差分探头可以避免探头接地带来的问题,并获得更准确的测量结果。

  3.使用示波器自带的浮地功能:一些示波器,例如RTB2004,自带浮地功能。该功能可以将示波器的参考点与探头的参考点隔离,从而避免电流通过探头流入示波器。

  测试步骤

  1.选择合适的测试方法:根据被测电路的特点和测试需求选择合适的测试方法。例如,如果需要测量高电压信号,可以使用隔离放大器;如果需要测量两个点之间的电压差,可以使用差分探头;如果需要进行一般的浮地测试,可以使用示波器自带的浮地功能。

  2.连接测试设备:根据所选的测试方法将隔离放大器、差分探头或示波器连接到被测电路。

  3.进行测量:使用示波器进行测量,并观察波形。

  4.分析结果:分析测量结果,并根据需要进行调整。

  注意事项

  1.使用隔离放大器时,需要确保隔离放大器的带宽和隔离度满足测试需求。

  2.使用差分探头时,需要确保探头的接地方式正确。

  3.使用示波器自带的浮地功能时,需要了解该功能的限制条件。

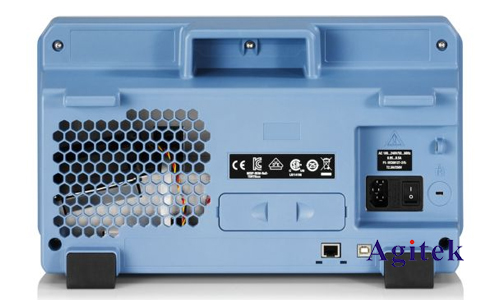

罗德与施瓦茨RTB2004示波器浮地测试(图2)

  浮地测试是示波器应用中不可忽视的重要环节。选择合适的测试方法,并遵循正确的测试步骤,可以有效避免浮地带来的测量误差,获得更准确的测试结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
