泰克TBS2104B示波器测试纹波方法

发布日期:2024-07-10 17:18:13         浏览数:

  泰克TBS2104B是一款功能强大的数字示波器,广泛应用于电子电路测试、调试和故障诊断。在实际应用中,经常需要测量和分析电路中的纹波信号,例如电源纹波、信号噪声等。本文将详细介绍如何使用泰克TBS2104B示波器进行纹波测试,并提供一些实用技巧,帮助用户更好地理解和分析测试结果。

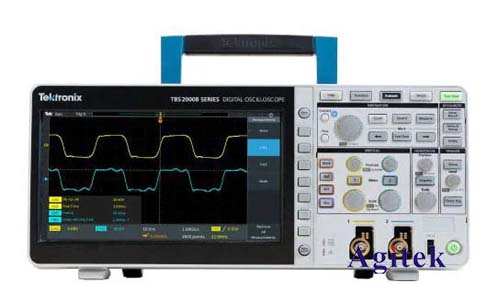

泰克TBS2104B示波器测试纹波方法(图1)

  测试步骤

  1.连接被测电路和示波器:将被测电路的信号线连接到示波器的探头,并选择合适的通道和耦合方式(AC/DC)。

  2.设置示波器参数:

  时间刻度:根据纹波信号的频率和波形特征,设置合适的水平时间刻度,确保能够清晰地观察到纹波周期。

  垂直刻度:设置合适的垂直电压刻度,确保纹波信号的幅度能够被准确地显示。

  触发:选择合适的触发方式,例如边沿触发或斜率触发,确保能够稳定地捕获纹波信号。

  带宽限制:如果需要观察高频纹波,需要将示波器的带宽限制设置为最大值,以避免信号失真。

  3.观察纹波信号:观察示波器屏幕上的信号波形,识别纹波信号的特点,例如频率、幅度、形状等。

  4.测量纹波参数:使用示波器的测量工具,例如光标、测量函数等,测量纹波信号的峰峰值、平均值、RMS值等关键参数。

  纹波分析

  在测量得到纹波参数后,需要进行分析,确定纹波的来源和影响。一些常见的纹波来源包括:

  电源纹波:电源本身的纹波,例如电源转换器的输出纹波。

  信号噪声:来自电路内部或外部的噪声干扰,例如电磁干扰、数字信号的开关噪声等。

  电路非线性:电路元件的非线性特性导致的信号失真,例如晶体管的饱和效应等。

  纹波对电路的影响主要包括:

  性能下降:纹波会降低电路的性能,例如降低放大器的增益、增加数字电路的误码率等。

  稳定性下降:纹波可能会导致电路不稳定,例如出现自激振荡等现象。

  器件损坏:严重的纹波可能会损坏电路元件,例如烧毁晶体管等。

  实用技巧

  使用合适的探头:选择低电容、高带宽的探头,以减少探头对信号的影响。

  使用示波器的滤波功能:使用示波器的滤波功能,可以有效地抑制高频噪声,提高纹波测量精度。

  使用FFT分析:利用示波器的FFT分析功能,可以分析纹波信号的频谱特性,找出纹波的来源。

  使用示波器的数学运算功能:利用示波器的数学运算功能,可以对纹波信号进行处理,例如计算纹波的峰值、平均值等。

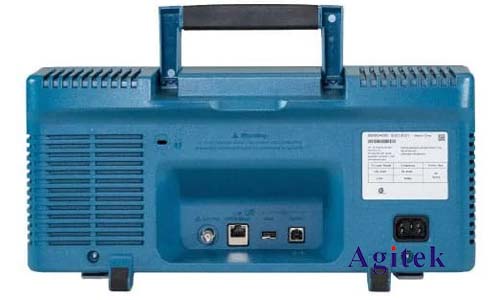

泰克TBS2104B示波器测试纹波方法(图2)

  使用泰克TBS2104B示波器进行纹波测试,可以帮助工程师们识别和分析电路中的纹波问题,从而提高电路性能和稳定性。通过本文介绍的测试步骤、纹波分析方法和实用技巧,用户可以更好地理解和应用示波器进行纹波测试,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
