是德UXR1004B示波器测试电流波形怎么设置

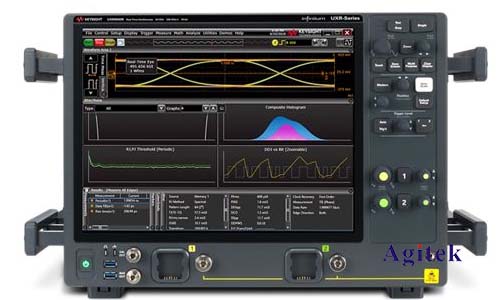

在现代电子技术领域,电流波形测试是必不可少的环节,它可以帮助工程师了解电路的性能、故障诊断和优化设计。而是德UXR1004B作为一款功能强大的示波器,在测试电流波形方面具有得天独厚的优势。本文将详细讲解如何使用UXR1004B示波器进行电流波形测试,帮助用户快速掌握相关操作技能。
1.仪器连接
电流探头选择:首先需要选择合适的电流探头,常见的类型包括:
电流钳:适用于测量较大的电流,通常使用在高压或大电流场合。
分流器:用于测量较小的电流,适用于高频信号测试。
霍尔效应传感器:适用于测量高频或直流电流,具有较高灵敏度和精度。
连接方式:将电流探头连接到被测电路中,并根据探头的类型选择相应的测量方式。
探头校准:为了确保测试结果的准确性,需要对电流探头进行校准。
2.示波器设置
通道选择:将示波器通道设置为电流探头的连接位置,确保通道与探头匹配。
耦合方式:选择合适的耦合方式,一般情况下,电流测量使用直流耦合。
时间刻度:根据被测信号的频率,设置合适的横轴时间刻度。
电压刻度:根据电流探头的量程和被测电流的大小,设置合适的纵轴电压刻度。
触发方式:选择合适的触发方式,例如上升沿触发、下降沿触发等,以确保信号的稳定采集。
触发电平:根据被测信号的特性,设置合适的触发电平,以保证触发信号的准确性。
3.数据采集
启动采集:设置好示波器参数后,启动信号采集。
观察波形:通过示波器屏幕观察电流波形,确认波形是否符合预期。
保存数据:采集到满意的波形后,可以保存数据以便后续分析。
4.数据分析
波形参数测量:使用示波器的测量功能,可以测量电流波形的峰值、平均值、频率、占空比等参数。
波形分析:对测量结果进行分析,判断电路的性能、是否存在故障等问题。
实例:
假设要测试一个直流电机工作时的电流波形。
步骤:
1.选择合适的电流钳,将它连接到电机的电源线。
2.将电流钳连接到示波器的通道1。
3.设置通道1的耦合方式为直流耦合,时间刻度为1ms/div,电压刻度为1A/div。
4.选择上升沿触发,触发电平设置为0.5A。
5.启动信号采集。
6.通过示波器屏幕观察电流波形,并测量峰值、平均值等参数。
注意事项:
确保连接方式正确,避免触电或损坏仪器。
选择合适的探头,以确保测量结果的准确性。
正确设置示波器参数,以获得**的测试效果。
注意安全,避免接触高压或大电流。
使用是德UXR1004B示波器测试电流波形,可以帮助工程师快速、准确地获取电路的信息,并进行相应的分析和优化。本文提供的步骤和实例,可以帮助用户快速上手,并掌握相关操作技能,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
