是德DAQ970A数据采集系统采样设置步骤

发布日期:2024-07-17 17:19:30         浏览数:

  是德DAQ970A数据采集系统是一款功能强大且灵活的设备,能够以高精度和速度捕获各种信号。为了最大限度地利用DAQ970A的能力,并获取符合实验需求的有效数据,正确设置采样参数至关重要。本文将详细介绍DAQ970A数据采集系统的采样设置步骤,并涵盖相关关键概念和注意事项。

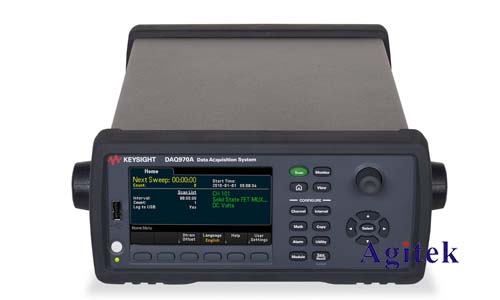

是德DAQ970A数据采集系统采样设置步骤(图1)

  二、采样设置步骤

  1.连接硬件:

  将DAQ970A连接到计算机。

  将信号源连接到DAQ970A的输入通道,确保信号类型和输入范围匹配。

  连接电源并开启DAQ970A。

  2.启动数据采集软件:

  打开是德提供的DAQ970A数据采集软件。

  选择“新建”或“打开”一个新的项目。

  3.设定采样参数:

  3.1选择采样通道:

  在软件界面中选择需要进行采样的通道。

  确认通道类型、输入范围和极性等参数是否与信号源相匹配。

  3.2设置采样速率:

  采样速率是指每秒钟采集的样本数量,单位为Hz。

  设定采样速率需要根据信号的频率和所需的精度来决定。

  采样速率过低会导致信号失真,而过高则会增加数据量并降低效率。

  通常情况下,采样速率应至少为信号频率的2倍(奈奎斯特采样定理)。

  3.3设定采样时长:

  设定需要采集数据的总时长。

  采样时长应足够长,以包含信号的完整周期或所需分析的时间段。

  3.4设置触发模式:

  触发模式用于控制数据采集的开始和结束时间。

  可选择“手动触发”、“软件触发”或“硬件触发”。

  手动触发模式由用户手动开始和结束采集。

  软件触发模式由软件命令控制采集。

  硬件触发模式由外部信号触发采集。

  3.5设定数据格式:

  选择数据存储的格式,例如二进制、文本或CSV。

  选择合适的格式可以方便数据处理和分析。

  4.预览和测试:

  在开始采集之前,可以进行预览和测试,以确认设置是否正确。

  预览窗口可以实时显示采集到的数据。

  测试可以验证数据的准确性和完整性。

  5.开始数据采集:

  确认所有参数设置无误后,点击“开始采集”按钮。

  软件将开始按照设定的参数进行数据采集。

  6.数据存储和分析:

  数据采集完成后,软件会将数据保存到指定的文件夹。

  可以使用软件自带的工具或其他软件进行数据分析和处理。

  三、注意事项

  确保信号类型和输入范围与DAQ970A的规格匹配。

  选择合适的采样速率,以保证数据精度和效率。

  设置合理的采样时长,以包含信号的完整周期或所需分析的时间段。

  选择合适的触发模式,以控制数据采集的开始和结束时间。

  选择合适的存储格式,以方便数据处理和分析。

  在开始采集之前,进行预览和测试,以确认设置是否正确。

  确保采集到的数据符合实验需求,并进行必要的校准和补偿。

是德DAQ970A数据采集系统采样设置步骤(图2)

  正确设置DAQ970A数据采集系统的采样参数对于获取高质量数据至关重要。本文详细介绍了DAQ970A的采样设置步骤,以及相关注意事项,旨在帮助用户充分利用DAQ970A的功能,获得符合实验需求的有效数据,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
