泰克的示波器测试电流怎么设置

发布日期:2024-09-06 16:41:59         浏览数:

  泰克示波器作为电子测量领域的重要工具,在电流测试方面也发挥着重要作用。准确地设置示波器进行电流测试是获得可靠测量结果的关键,本文将详细介绍泰克示波器电流测试设置的步骤和注意事项。

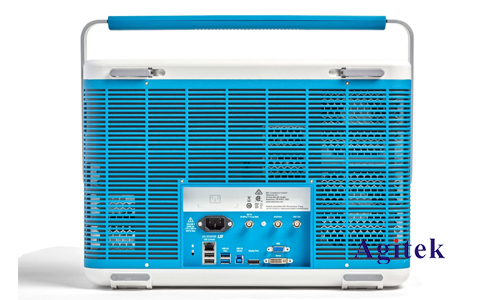

泰克的示波器测试电流怎么设置(图1)

  1.探头的选择

  首先,需要选择合适的电流探头。电流探头的种类很多,常用的有:

  电流钳:适用于非侵入式测量,可以直接夹在导线上,方便快捷。

  电流探测线:适用于侵入式测量,需要将导线断开并接入探测线。

  电流探头适配器:可将其他类型的探头转换成电流探头,方便灵活。

  选择探头的关键因素包括:

  测量范围:应选择能覆盖预期电流范围的探头。

  带宽:应选择带宽高于被测信号频率的探头,以保证信号的完整性。

  精度:应选择精度符合测量要求的探头。

  2.连接方式

  根据选择的探头类型,连接方式会有所不同。

  电流钳:将电流钳夹在导线上,并确保夹紧程度足够,避免接触不良。

  电流探测线:将探测线的两端分别连接到导线的断开处,并确保连接牢固。

  电流探头适配器:将适配器连接到其他探头上,然后将适配器连接到被测电路。

  3.探测方法

  差分探测:适用于测量回路中的电流,需要将探头连接到回路的两端。

  单端探测:适用于测量单根导线的电流,需要将探头连接到导线的一端,并接地。

  高共模抑制:在某些情况下,需要使用高共模抑制探头来消除环境噪声的影响。

  4.测量精度

  影响电流测量精度的因素有很多,包括:

  探头的精度:探头本身的精度会影响测量结果。

  连接方式:连接不良会导致测量结果不准确。

  环境噪声:环境噪声会干扰测量信号。

  示波器设置:示波器的设置,如采样率、带宽、垂直分辨率等,都会影响测量精度。

  5.设置步骤

  选择探头:根据被测信号的特性选择合适的探头。

  连接探头:根据探头类型和被测电路连接探头。

  设置通道:在示波器上设置通道,并选择合适的耦合方式和垂直刻度。

  校准探头:使用校准工具校准探头,确保测量精度。

  触发设置:设置触发条件,保证信号的稳定捕捉。

  测量参数:设置测量参数,如峰峰值、平均值、有效值等。

  6.注意事项

  安全第一:使用示波器和探头时,请注意安全,避免触电或损坏设备。

  避免过载:不要将探头连接到超过其额定电流的电路中,以免损坏探头。

  接地良好:确保探头和被测电路的接地良好,避免干扰。

  环境因素:避免在强磁场、高溫、高濕等环境中使用示波器和探头。

泰克的示波器测试电流怎么设置(图2)

  准确地设置泰克示波器进行电流测试是获得可靠测量结果的关键。本文详细介绍了探头的选择、连接方式、探测方法、测量精度等重要内容,希望能够帮助用户更好地理解和应用泰克示波器进行电流测量,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
