泰克MDO32示波器设置触发电平

发布日期:2024-09-06 16:44:35         浏览数:

  泰克MDO32示波器是功能强大的数字示波器,其强大的触发功能能够帮助用户精准捕捉信号中的关键事件。而触发电平是触发功能的核心参数之一,它决定了触发事件的发生条件。本文将详细介绍泰克MDO32示波器触发电平的设置方法,并通过实际案例来演示其应用。

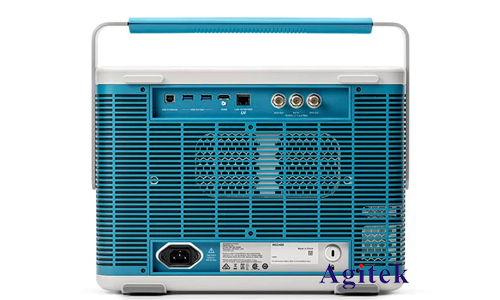

泰克MDO32示波器设置触发电平(图1)

  一、触发模式选择

  首先,我们需要选择合适的触发模式。MDO32示波器提供了丰富的触发模式,例如:

  边沿触发:根据信号上升沿或下降沿触发。

  脉冲宽度触发:根据信号脉冲宽度触发。

  斜率触发:根据信号斜率变化触发。

  逻辑触发:根据信号逻辑状态触发。

  视频触发:根据视频信号的特定特征触发。

  选择合适的触发模式是精准捕获目标信号的关键。

  二、触发电平调整

  在选择触发模式后,我们需要根据信号特点设置合适的触发电平。MDO32示波器提供了多种方式调整触发电平:

  手动调整:使用旋钮或鼠标直接调整触发电平值。

  自动调整:利用示波器自动设置功能,自动寻找合适的触发电平。

  使用探头校准:通过探头校准功能,确保触发电平的准确性。

  合适的触发电平能够确保示波器能够精准地捕获目标信号。

  三、触发边沿设置

  除了触发电平,还需要设置触发边沿。MDO32示波器允许用户设置触发边沿,例如上升沿触发或下降沿触发。设置正确的触发边沿可以帮助用户更精确地捕捉信号中的特定事件。

  四、实际案例演示

  案例一:捕捉信号中的上升沿

  假设我们要捕捉一个方波信号中的上升沿。我们可以将触发模式设置为边沿触发,触发电平设置为方波信号的中点,触发边沿设置为上升沿。这样,示波器就会在每次方波信号上升沿到达时触发,并捕获该信号。

  案例二:捕捉信号中的特定脉冲宽度

  假设我们要捕捉一个信号中宽度为100ns的脉冲。我们可以将触发模式设置为脉冲宽度触发,触发电平设置为信号的基准电平,脉冲宽度设置为100ns。这样,示波器就会在每次出现100ns宽度的脉冲时触发,并捕获该信号。

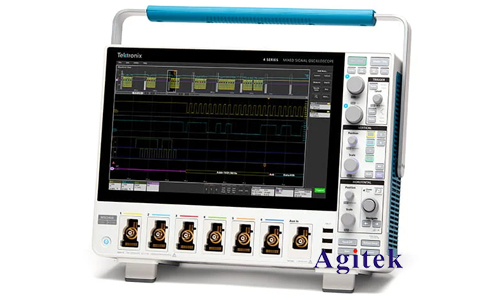

泰克MDO32示波器设置触发电平(图2)

  本文详细介绍了泰克MDO32示波器触发电平的设置方法,涵盖了触发模式选择、触发电平调整、触发边沿设置等内容。通过本文,用户可以轻松掌握MDO32示波器触发电平的设置技巧,并更好地利用该功能进行信号分析,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
