普源示波器总线解码怎么调

发布日期:2024-09-06 16:46:15         浏览数:

  在现代电子设备开发过程中,总线分析是不可或缺的一部分。总线作为数据传输的桥梁,承载着各种协议和数据信息,对其进行解码分析可以帮助我们深入了解系统运行机制,发现潜在问题,并进行有效的调试和优化。

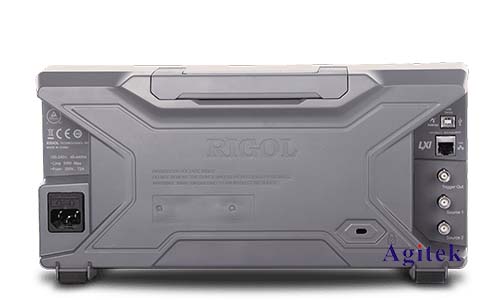

普源示波器总线解码怎么调(图1)

  普源示波器作为一款功能强大的测试仪器,其内置的总线解码功能为用户提供了高效便捷的分析工具。本文将以普源示波器为例,详细介绍如何进行总线解码,帮助用户掌握这一强大功能,提升工作效率。

  一、总线解码功能概述

  普源示波器支持多种总线协议的解码,包括:

  串行总线:I2C,SPI,UART,CAN,LIN,RS-232,RS-485等。

  并行总线:Parallel等。

  总线解码功能可以将复杂的数据信号转化为易于理解的协议信息,例如:

  数据包的协议类型、地址、数据内容等。

  信号时序图,便于分析信号波形和数据传输过程。

  协议事件列表,方便追踪数据流和分析异常情况。

  二、普源示波器总线解码操作步骤

  1.连接示波器:将示波器探头连接到需要分析的信号线上。

  2.选择解码协议:在示波器菜单中选择需要解码的总线协议类型。

  3.设置解码参数:根据所选协议类型,设置相应的解码参数,例如波特率、数据位数等。

  4.开始解码:启动示波器采集数据,并开启总线解码功能。

  5.查看解码结果:示波器会显示解码后的协议信息,包括数据包内容、时序图、事件列表等。

  三、总线解码技巧

  1.选择合适的探头:选择与信号类型匹配的探头,确保信号完整性和准确性。

  2.设置正确的触发条件:设置合理的触发条件,以便捕获目标数据包。

  3.合理设置解码参数:根据协议规范设置准确的解码参数,例如波特率、数据位数等。

  4.利用搜索功能:使用示波器的搜索功能,快速定位特定数据包或事件。

  5.结合其他分析工具:将解码后的数据与其他分析工具结合使用,例如逻辑分析仪、协议分析仪等。

  四、总线解码应用场景

  硬件调试:帮助工程师快速定位硬件问题,例如数据传输错误、协议冲突等。

  软件开发:辅助开发者调试软件代码,分析数据流和协议交互过程。

  系统分析:了解系统运行机制,分析数据传输效率,优化系统性能。

  安全测试:检测系统是否存在安全漏洞,例如数据泄露、非法访问等。

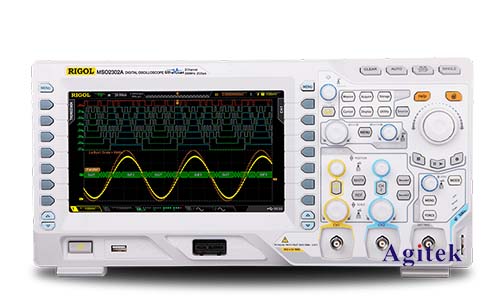

普源示波器总线解码怎么调(图2)

  总线解码功能是普源示波器提供的一项强大功能,它可以帮助用户轻松分析数据信息,提高工作效率。通过本文的介绍,相信您已经掌握了使用普源示波器进行总线解码的基本操作和技巧,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
