泰克示波器测量交流电流

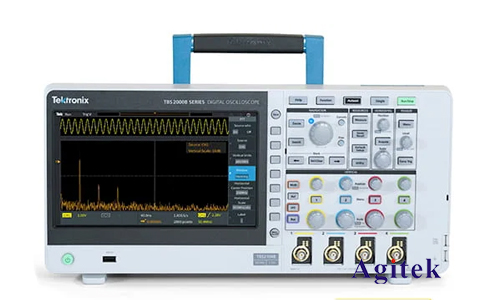

交流电流的测量在电子工程、电力系统、自动化等领域至关重要。泰克示波器作为功能强大的测量仪器,凭借其高精度、实时显示和多功能性,在交流电流测量中扮演着不可或缺的角色。本文将详细阐述泰克示波器测量交流电流的原理、步骤以及应用,并提供一些实用技巧,帮助使用者更有效地利用泰克示波器进行交流电流测量。
一、测量原理
泰克示波器测量交流电流的原理是基于电流探头将电流信号转换为电压信号,然后由示波器进行采集和显示。具体流程如下:
1.电流探头:电流探头通过磁感应或霍尔效应等原理,将流经导线的电流转换为与之成比例的电压信号。
2.示波器输入:电流探头输出的电压信号通过示波器输入通道连接到示波器。
3.信号采集:示波器内部的采样电路将电压信号进行数字化采样,并将采样数据存储在内存中。
4.信号显示:示波器将存储的采样数据实时显示在屏幕上,形成波形图。
二、测量步骤
使用泰克示波器测量交流电流的步骤如下:
1.连接电流探头:将电流探头夹在需要测量的导线上。
2.选择合适的探头:不同的电流探头具有不同的电流量程和频率响应,应根据实际测量需求选择合适的探头。
3.连接示波器:将电流探头的输出端连接到示波器的输入通道。
4.设置示波器:根据测量要求,设置示波器的电压量程、时间基准、触发模式等参数。
5.校准探头:为了确保测量结果的准确性,需要对电流探头进行校准。
6.观察波形:观察示波器上的波形,读取交流电流的幅值、频率、相位等参数。
三、应用场景
泰克示波器测量交流电流在以下领域有着广泛的应用:
1.电子电路测试:测试各种电子元器件的电流特性,例如二极管、三极管、集成电路等。
2.电力系统分析:测量电力系统中的电流波形,分析电力设备的运行状态,检测故障等。
3.自动化控制:通过测量电流信号,控制电机、执行器等设备的运行。
4.科研实验:测量各种物理现象的电流变化,进行科学研究。
四、实用技巧
1.选择合适的示波器:应根据测量对象的频率范围、电流大小等因素选择合适的示波器。
2.正确使用电流探头:应仔细阅读电流探头的说明书,了解其使用方法和注意事项。
3.合理设置示波器参数:根据测量要求,合理设置示波器的电压量程、时间基准、触发模式等参数,以获得**的测量结果。
4.注意安全:在测量电流时,应注意安全,防止触电事故。
泰克示波器作为功能强大的测量工具,在交流电流测量中发挥着重要作用。本文介绍了泰克示波器测量交流电流的原理、步骤、应用以及实用技巧,为使用者提供了一些有价值的参考,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
