泰克MDO32示波器测试信号步骤

发布日期:2024-09-10 15:32:19         浏览数:

  泰克MDO32示波器是一款功能强大的测试仪器,它集成了示波器、频谱分析仪、协议分析仪等多种功能,广泛应用于电子设计、研发、生产等领域。使用泰克MDO32示波器测试信号,能够帮助用户深入了解信号特性,分析信号问题,并进行有效调试。

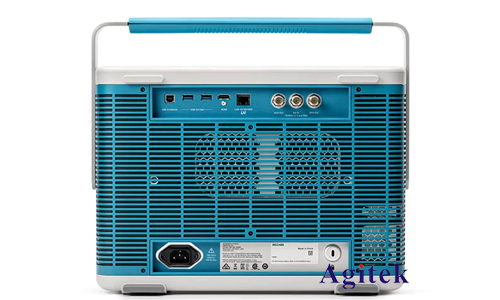

泰克MDO32示波器测试信号步骤(图1)

  一、准备工作

  在开始测试之前,需要进行一些准备工作,确保测试环境和设备处于**状态:

  1.连接信号源和示波器:使用合适的连接线将信号源连接到示波器的输入通道。

  2.选择合适的探头:根据信号类型和频率选择合适的探头,例如被动探头、主动探头、差分探头等。

  3.设置示波器参数:调整示波器的垂直刻度、水平刻度、触发条件等参数,以获得**的信号显示效果。

  二、基本操作

  在准备好测试环境后,就可以开始进行基本操作了:

  1.观察信号波形:使用示波器的“自动设置”功能,自动调整参数,观察信号波形。

  2.测量信号参数:利用示波器提供的测量功能,测量信号的幅值、频率、周期、占空比等参数。

  3.使用示波器探头:熟悉示波器探头的使用方法,并选择合适的探头进行测试。

  三、信号分析

  泰克MDO32示波器提供了丰富的信号分析功能,能够帮助用户深入了解信号特性:

  1.时域分析:观察信号的波形,分析信号的幅值、频率、相位、波形失真等特性。

  2.频域分析:使用示波器的频谱分析功能,观察信号的频率成分,分析信号的谐波、噪声等特性。

  3.眼图分析:分析数字信号的眼图,观察信号的上升沿、下降沿、抖动等特性。

  4.协议分析:利用示波器的协议分析功能,分析通信协议中的数据内容、传输速率等信息。

  四、波形测量

  泰克MDO32示波器提供了多种波形测量功能,帮助用户进行更精确的测试:

  1.自动测量:示波器提供多种自动测量功能,例如自动测量电压、频率、占空比等参数。

  2.手动测量:用户可以通过手动设置测量参数,进行更精确的测量。

  3.波形数学运算:利用示波器的数学运算功能,进行波形叠加、相减、微分等运算,分析信号特性。

  五、高级应用

  泰克MDO32示波器还提供了一些高级应用,帮助用户进行更复杂的任务:

  1.存储和回放:将信号波形存储到示波器的内存中,进行回放和分析。

  2.远程控制:通过网络连接,远程控制示波器,进行测试和分析。

  3.自动化测试:利用示波器的编程接口,进行自动化测试,提高测试效率。

泰克MDO32示波器测试信号步骤(图2)

  泰克MDO32示波器是一款功能强大的测试仪器,提供了丰富的功能和工具,能够满足用户的各种测试需求。本文介绍了使用泰克MDO32示波器测试信号的步骤,从基本操作到高级应用,涵盖了信号分析、频谱分析、波形测量等关键内容,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
