泰克MDO32示波器怎样调出正弦波

发布日期:2024-09-12 16:10:05         浏览数:

  泰克MDO32示波器是一款功能强大的测试仪器,其内置的信号发生器可以生成各种波形,包括正弦波。本篇文章将详细介绍如何使用泰克MDO32示波器调出正弦波,并提供一些常见问题排查方法。

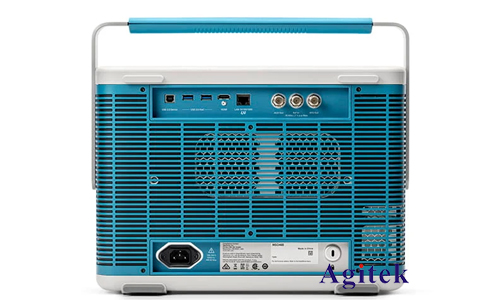

泰克MDO32示波器怎样调出正弦波(图1)

  一、信号发生器配置

  1.启动信号发生器:在示波器界面中找到"Signal Generator"选项,并将其打开。

  2.选择波形类型:在信号发生器菜单中,选择"Sine"选项,即正弦波。

  3.设置输出通道:选择要输出正弦波的通道,通常为CH1或CH2。

  二、波形参数设置

  1.频率设置:在"Frequency"选项中输入所需的正弦波频率。您可以使用键盘输入,也可以通过旋钮进行调节。

  2.幅度设置:在"Amplitude"选项中设置正弦波的幅度。您可以使用百分比表示,例如50%表示峰峰值电压为5V(假设示波器量程为10V)。

  3.相位设置:在"Phase"选项中设置正弦波的相位。相位以角度表示,通常设置为0度。

  4.直流偏置:在"DC Offset"选项中设置正弦波的直流偏置。直流偏置可以将整个波形向上或向下移动。

  三、信号输出与观察

  1.启动信号输出:在信号发生器界面中,点击"Output"按钮,即可将正弦波输出到选定的通道。

  2.观察波形:在示波器界面中,您将看到正弦波信号的波形。可以调整示波器的水平和垂直刻度,以便更清晰地观察波形。

  四、常见问题排查

  1.无信号输出:检查信号发生器是否已经打开,以及输出通道是否正确选择。

  2.波形不稳定:检查电源线连接是否良好,以及示波器工作环境是否稳定。

  3.波形参数错误:仔细检查频率、幅度、相位等参数设置,确保与预期值一致。

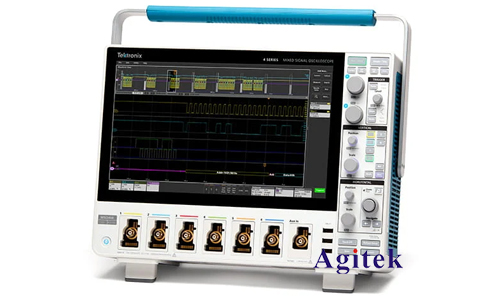

泰克MDO32示波器怎样调出正弦波(图2)

  使用泰克MDO32示波器调出正弦波,只需要进行简单的配置和参数设置。掌握这些步骤,您可以轻松地生成不同频率、幅度和相位的正弦波,满足您的测试需求,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
