普源示波器自动触发测直流

发布日期:2024-09-12 16:12:00         浏览数:

  普源示波器是一款功能强大的仪器,其自动触发功能可以有效地简化直流信号的测量过程。本文将深入探讨普源示波器自动触发测直流的原理、方法和应用,并提供实际操作步骤和注意事项,帮助用户更好地利用示波器进行直流信号测量。

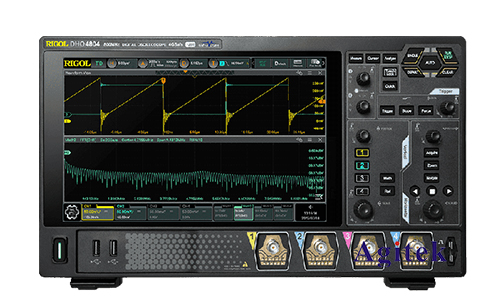

普源示波器自动触发测直流(图1)

  一、直流信号测量原理

  直流信号是一种恒定方向的电流或电压,其幅值不随时间变化。为了准确测量直流信号,我们需要一种稳定的参考点,而自动触发功能正是提供这种参考点的关键。

  自动触发原理:

  普源示波器自动触发功能通过监测输入信号,当信号满足预设触发条件时,便开始采集数据并显示波形。直流信号的触发条件可以是:

  电平触发:信号到达预设电压电平时触发。

  斜率触发:信号达到特定斜率时触发。

  脉冲宽度触发:信号脉冲宽度满足特定条件时触发。

  二、普源示波器自动触发测直流方法

  1.选择合适的触发模式:

  电平触发:适用于测量稳定的直流电压或电流。

  斜率触发:适用于测量直流信号变化的起始点。

  2.设置触发电平或斜率:

  电平触发:设置触发电平至所需测量电压值。

  斜率触发:设置触发斜率至预设值,例如正斜率触发,负斜率触发等。

  3.调整触发延迟:

  触发延迟可以控制示波器从触发点开始采集数据的起始时间。通过调整触发延迟,我们可以更准确地观察到直流信号的波形变化。

  4.观察波形:

  触发成功后,示波器将显示直流信号的波形。根据波形信息,我们可以读取直流信号的幅值、频率、相位等参数。

  三、应用示例

  1.测量直流电压:

  使用电平触发模式,将触发电平设置为所需测量电压值,即可准确测量直流电压。

  2.测量直流电流:

  通过将电流传感器连接到示波器,使用电平触发模式,即可测量直流电流。

  3.测量直流信号的上升沿时间:

  使用斜率触发模式,设置触发斜率为正斜率,即可测量直流信号的上升沿时间。

  四、注意事项

  确保示波器的输入范围与被测直流信号的幅值相匹配。

  使用合适的探头连接被测信号。

  避免输入信号过载,以免损坏示波器。

  调整触发参数以获得**测量结果。

普源示波器自动触发测直流(图2)

  普源示波器自动触发功能简化了直流信号的测量过程,提高了测量效率和准确性。通过选择合适的触发模式、设置触发参数和观察波形,我们可以轻松地测量各种直流信号,并获得准确的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
