普源MHO5056示波器怎么测直流电压

发布日期:2024-09-12 16:14:48         浏览数:

  普源MHO5056示波器是一款功能强大的数字示波器,可以用于测量各种信号,包括直流电压。以下步骤将引导您使用普源MHO5056示波器测量直流电压:

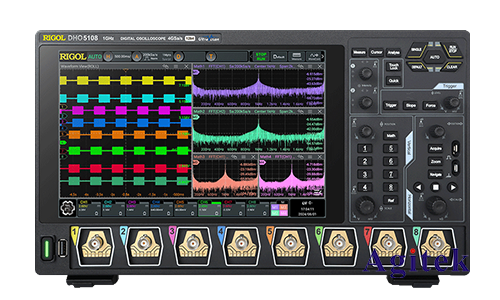

普源MHO5056示波器怎么测直流电压(图1)

  1.连接

  将待测直流电压源的正极连接到示波器的通道1(CH1)的“+”输入端。

  将待测直流电压源的负极连接到示波器的通道1(CH1)的“-”输入端。

  确保连接牢固,避免接触不良。

  2.设置参数

  通道设置:

  打开通道1(CH1)并确保其处于“直流耦合”模式(DC Coupling)。

  调整垂直刻度(V/div)使直流电压信号在屏幕上清晰可见。

  根据需要设置通道1(CH1)的耦合模式和带宽。

  时间设置:

  选择合适的水平刻度(s/div)以观察直流电压的稳定性。

  根据需要设置触发方式和触发水平。

  3.观察并读取数据

  在示波器屏幕上观察通道1(CH1)的波形,确保其稳定且没有明显的噪声干扰。

  将示波器屏幕上的测量值与垂直刻度(V/div)相乘,即可得到直流电压的数值。

  4.常见问题及解决方案

  如果示波器无法显示信号:

  检查连接是否牢固,确保接触良好。

  检查电源是否正常工作。

  检查示波器通道设置是否正确。

  如果示波器显示的波形不稳定:

  检查待测电压源是否稳定。

  检查示波器设置是否正确,例如触发方式和触发水平。

  如果示波器显示的波形出现噪声干扰:

  尝试更换连接线,以排除接触不良的问题。

  检查待测电压源是否出现噪声。

  如果需要,可以尝试使用示波器提供的噪声滤波功能。

  5.注意事项

  在进行测量时,请确保个人安全,避免触碰高电压。

  注意示波器的输入阻抗,避免对待测电路产生影响。

  对于高频或快速变化的信号,需要使用适当的探头进行测量。

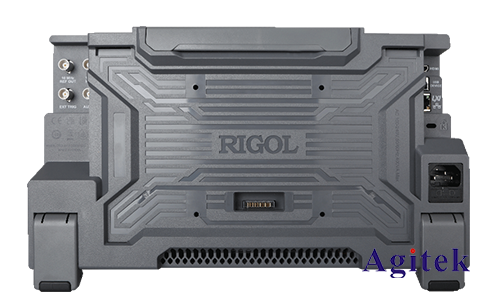

普源MHO5056示波器怎么测直流电压(图2)

  使用普源MHO5056示波器测量直流电压是一个简单而有效的方法。通过正确的连接、参数设置和操作,您可以轻松地获得准确的直流电压测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
