安捷伦示波器占空比怎么看

发布日期:2024-09-12 16:16:52         浏览数:

  在电子电路设计与分析中,占空比是一个重要的参数,它描述了脉冲信号的高电平持续时间占整个脉冲周期的比例。安捷伦示波器作为一种强大的信号分析工具,能够精确测量占空比,为电路设计、故障诊断和信号处理提供重要的数据支撑。

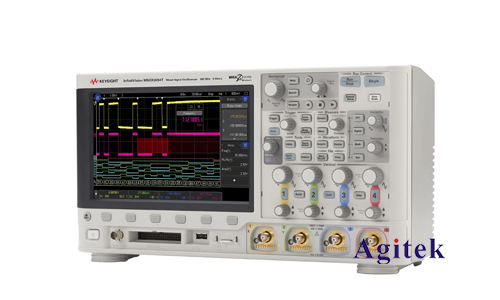

安捷伦示波器占空比怎么看(图1)

  1.占空比的概念及定义

  占空比(Duty Cycle)通常用于描述脉冲信号的特性,它表示脉冲信号的高电平持续时间占整个脉冲周期的比例,用百分比表示。例如,一个占空比为50%的脉冲信号,其高电平持续时间与低电平持续时间相等。

  公式:

  占空比=高电平持续时间/脉冲周期×100%

  2.安捷伦示波器测量占空比的方法

  安捷伦示波器提供了多种测量占空比的方法,以下介绍两种常用的方法:

  2.1利用测量工具

  大多数安捷伦示波器都内置了测量工具,可以直接测量信号的占空比。用户只需将信号连接到示波器通道,并选择"占空比"测量工具,示波器就会自动计算并显示占空比的值。

  2.2利用数学计算

  用户也可以通过示波器上的光标工具测量高电平持续时间和脉冲周期,然后利用占空比公式进行计算。

  步骤:

  1.将信号连接到示波器通道,并设置合适的时基和垂直刻度。

  2.使用光标工具测量高电平持续时间(t_high)和脉冲周期(T)。

  3.利用公式计算占空比:占空比=t_high/T×100%。

  3.占空比测量应用场景

  占空比测量在电子电路分析、信号处理、故障诊断等方面有着广泛的应用:

  3.1电子电路分析

  占空比测量可以帮助工程师分析电路工作状态,例如:

  PWM控制器:通过测量占空比的变化,可以了解PWM控制器的工作状态和输出信号的变化趋势。

  逻辑门电路:占空比可以反映逻辑门的输出信号的占空比特性,从而帮助工程师判断逻辑门电路的工作状态。

  3.2信号处理

  占空比测量可以用于信号处理,例如:

  脉冲信号的生成与调制:通过调节占空比,可以生成不同形状和特性的脉冲信号,例如方波、矩形波等。

  数据传输:在数字信号传输中,占空比可以用来编码数据,例如曼彻斯特编码。

  3.3故障诊断

  占空比测量可以帮助工程师诊断电路故障,例如:

  信号失真:占空比的变化可以反映信号失真情况,例如脉冲信号的上升沿或下降沿出现毛刺。

  电路元件故障:一些电路元件,例如电容、电感、晶体管等,当出现故障时,会导致信号的占空比发生变化。

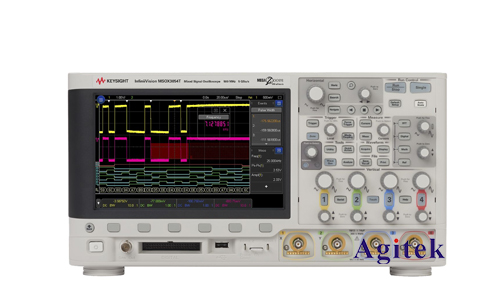

安捷伦示波器占空比怎么看(图2)

  安捷伦示波器提供了多种测量占空比的方法,这些方法可以帮助用户快速准确地测量脉冲信号的占空比,并将其应用于电子电路分析、信号处理、故障诊断等领域,为工程师和科研人员提供重要的数据支撑,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
