是德万用表测电子元器件

发布日期:2024-09-12 16:28:08         浏览数:

  是德科技(Keysight Technologies)是全球领先的电子测试与测量仪器供应商,其万用表产品以其高精度、稳定性和可靠性而著称。在电子设计、维修和调试等领域,是德万用表是必不可少的工具之一。本文将详细介绍如何使用是德万用表测试各种电子元器件,并提供一些实践建议。

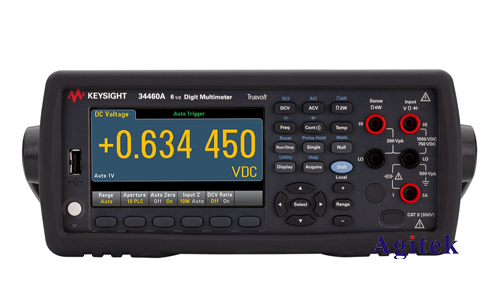

是德万用表测电子元器件(图1)

  一、测试前准备

  选择合适的万用表:根据测试需求选择合适的万用表型号,例如,对于精确测量电阻或电容,数字万用表(DMM)可能是**选择;而对于分析信号波形,则需要使用示波器。

  熟悉万用表功能:了解万用表的各种功能和使用方法,包括档位选择、测量参数、显示单位等。

  校准万用表:定期校准万用表可以确保测量结果的准确性。

  做好安全防护:使用万用表时要注意安全,避免触碰带电元件,并使用绝缘工具。

  二、常见电子元器件测试方法

  1.电阻测试

  将万用表调至欧姆档(Ω)。

  用万用表的黑表笔接触元件的一端,红表笔接触另一端。

  阅读万用表的读数,即为电阻值。

  2.电容测试

  将万用表调至电容档(nF或μF)。

  用万用表的黑表笔接触元件的一个引脚,红表笔接触另一个引脚。

  阅读万用表的读数,即为电容值。

  3.电感测试

  将万用表调至电感档(mH或H)。

  用万用表的黑表笔接触元件的一个引脚,红表笔接触另一个引脚。

  阅读万用表的读数,即为电感值。

  4.二极管测试

  将万用表调至二极管测试档(diode)。

  用万用表的黑表笔接触二极管的负极(阴极),红表笔接触正极(阳极)。

  如果显示值为正向电压降(约0.6-0.7V),则二极管正常。

  反向连接(红表笔接阴极,黑表笔接阳极)则显示为开路(OL),表示二极管正常。

  5.晶体管测试

  NPN型晶体管测试:

  将万用表调至二极管测试档。

  用红表笔接触集电极(C),黑表笔接触发射极(E),显示为正向电压降(约0.6-0.7V)。

  用红表笔接触基极(B),黑表笔接触发射极(E),显示为正向电压降(约0.6-0.7V)。

  用红表笔接触集电极(C),黑表笔接触基极(B),显示为开路(OL)。

  PNP型晶体管测试:

  将万用表调至二极管测试档。

  用黑表笔接触集电极(C),红表笔接触发射极(E),显示为正向电压降(约0.6-0.7V)。

  用黑表笔接触基极(B),红表笔接触发射极(E),显示为正向电压降(约0.6-0.7V)。

  用黑表笔接触集电极(C),红表笔接触基极(B),显示为开路(OL)。

  三、使用是德万用表测试的注意事项

  电路断电:在测试电子元器件之前,务必断开电路电源,避免发生触电事故。

  正确连接:确保万用表探针正确连接到元器件的测试点,避免接错造成元器件损坏或测量结果错误。

  选择适当的档位:根据元件的类型和测量范围选择合适的档位,避免超出万用表量程导致损坏。

  观察显示结果:仔细观察万用表的显示结果,并根据具体情况进行分析判断。

  排除干扰:避免测试环境中存在电磁干扰,干扰信号可能会影响测量结果。

  安全操作:在使用万用表时,要注意安全,避免触碰带电元件,并使用绝缘工具。

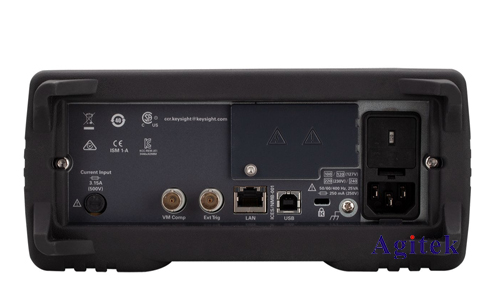

是德万用表测电子元器件(图2)

  是德万用表是电子测试中必不可少的工具,掌握其使用方法能够帮助我们更好地进行元器件测试和电路调试。本文介绍了使用是德万用表测试常见电子元器件的方法,并提供了相应的注意事项,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
