是德频谱分析仪测量相位噪声曲线

发布日期:2024-09-12 16:29:31         浏览数:

  相位噪声是指信号频率随时间变化的随机波动,它会导致信号质量下降,影响信号的稳定性和可靠性。在现代无线通信、雷达、导航等领域,相位噪声是需要严格控制的重要指标。为了准确评估信号的相位噪声特性,需要采用专业的测试仪器进行测量。

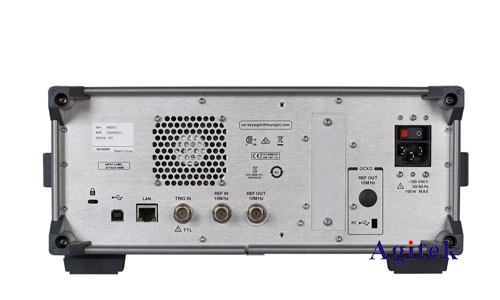

是德频谱分析仪测量相位噪声曲线(图1)

  是德科技(Keysight Technologies)是全球领先的电子测量仪器和软件提供商,其生产的频谱分析仪是进行相位噪声测量的理想工具。本文将详细介绍使用是德频谱分析仪进行相位噪声曲线测量的原理、步骤、注意事项以及应用案例。

  一、相位噪声的基本概念

  相位噪声通常用单边相位噪声功率谱密度(单边相位噪声谱)来表示,其单位为dBc/Hz,它描述了信号相位波动随频率变化的特性。

  二、是德频谱分析仪测量相位噪声曲线的原理

  是德频谱分析仪测量相位噪声曲线主要基于以下原理:

  1.差频法:频谱分析仪利用差频技术将待测信号与参考信号进行混频,将待测信号的相位噪声转化为频率噪声,并在频谱分析仪上显示出来。

  2.解调法:频谱分析仪可以对待测信号进行解调,然后对解调后的信号进行频谱分析,得到相位噪声谱。

  三、使用是德频谱分析仪测量相位噪声曲线的步骤

  使用是德频谱分析仪测量相位噪声曲线通常需要以下步骤:

  1.连接设备:将待测信号源连接到频谱分析仪的输入端口,并根据需要配置其他连接设备。

  2.设置参数:在频谱分析仪上设置合适的测量参数,包括频段、分辨率带宽、扫频时间、视频带宽等。

  3.校准仪器:为了提高测量精度,需要对频谱分析仪进行校准,消除系统误差。

  4.测量数据:开始测量,频谱分析仪将显示待测信号的相位噪声谱。

  5.分析结果:对测量结果进行分析,根据需要进行数据处理和图表绘制。

  四、注意事项

  在使用是德频谱分析仪进行相位噪声测量时,需要注意以下几点:

  1.选择合适的频谱分析仪:不同类型的频谱分析仪在性能和功能方面存在差异,需要根据测试目标选择合适的型号。

  2.配置合适的测量参数:不同的测量参数会影响测量结果,需要根据实际需求进行合理的设置。

  3.控制干扰源:避免环境中的干扰信号对测量结果造成影响。

  4.校准仪器:定期校准频谱分析仪,确保测量结果的准确性。

  五、应用案例

  相位噪声测量在无线通信、雷达、导航等领域有着广泛的应用,例如:

  1.无线通信:测量发射机的相位噪声,评估通信信号的质量和可靠性。

  2.雷达:测量雷达发射机的相位噪声,评估雷达探测距离和精度。

  3.导航:测量导航卫星的相位噪声,评估导航信号的精度和稳定性。

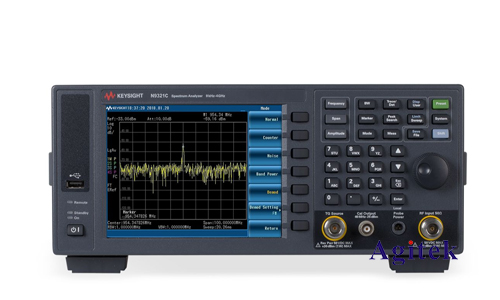

是德频谱分析仪测量相位噪声曲线(图2)

  使用是德科技频谱分析仪进行相位噪声测量能够有效评估信号的稳定性和可靠性,在无线通信、雷达、导航等领域发挥着重要作用,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
