泰克MDO32示波器的峰值怎么看

发布日期:2024-09-14 14:58:03         浏览数:

  泰克MDO32示波器是一款功能强大的混合域示波器,其强大的功能和灵活的配置使其在各种应用中都能够发挥重要作用。而对于信号分析,观察信号的峰值至关重要,这往往是信号的极值点,代表了信号的重要特征。本文将详细介绍泰克MDO32示波器如何查看信号峰值,并提供一些实用的测量和设置技巧。

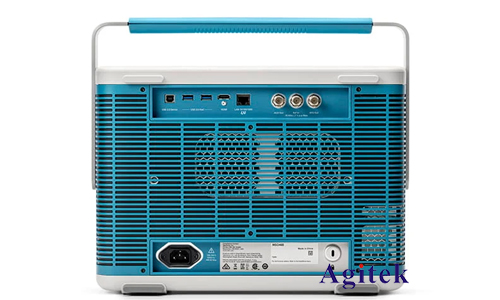

泰克MDO32示波器的峰值怎么看(图1)

  1.使用自动测量功能:

  泰克MDO32示波器内置了丰富的自动测量功能,其中包括峰值测量。您可以通过以下步骤快速查看信号峰值:

  将信号接入示波器的通道,并选择合适的探头。

  在示波器的屏幕上,您可以看到多种自动测量结果,例如峰值电压(Vp)或峰峰值电压(Vp-p)。

  您也可以通过按键或菜单选择查看特定的测量结果,例如“峰值”或“峰峰值”。

  2.使用光标测量:

  如果您需要更精确的峰值测量,可以使用示波器内置的光标功能。

  选择“光标”工具,并在示波器的屏幕上放置两个光标,分别放置在信号峰值的起始点和结束点。

  示波器会自动计算光标之间的时间间隔和电压差,并显示在屏幕上。

  通过调整光标位置,您可以精确地测量信号峰值的大小和时间位置。

  3.利用数学运算功能:

  如果您需要进行更加复杂的峰值测量,例如寻找最大峰值或特定时间范围内的峰值,可以利用示波器的数学运算功能。

  选择“数学”工具,并添加一个新的数学通道。

  在数学通道中,您可以使用各种数学函数对信号进行运算,例如“最大值”函数、“最小值”函数或“积分”函数。

  将数学通道的结果显示在示波器屏幕上,您可以观察到信号的峰值信息。

  4.自定义设置:

  为了更好地观察信号峰值,您可以根据需要进行一些自定义设置:

  触发设置:您可以设置示波器的触发条件,例如触发上升沿或下降沿,以更好地捕捉信号的峰值。

  时间尺度:调整示波器的横轴时间尺度,可以更清晰地观察信号峰值的时间位置。

  电压量程:调整示波器的纵轴电压量程,可以更清晰地观察信号峰值的大小。

  5.实际应用建议:

  在测量信号峰值时,需要注意探头的选择和连接方式,确保测量结果的准确性。

  建议将示波器设置为“自动缩放”模式,以便自动调整时间尺度和电压量程,更清晰地观察信号峰值。

  可以通过设置触发条件,只观察感兴趣的信号部分,例如信号的上升沿或下降沿,从而更准确地测量峰值。

泰克MDO32示波器的峰值怎么看(图2)

  泰克MDO32示波器提供了多种查看信号峰值的方法,从自动测量功能到光标测量,再到数学运算功能,您可以根据自己的需求选择合适的方法。通过对示波器的设置和操作技巧的掌握,您可以更加高效地利用示波器进行信号分析,获取更准确的峰值信息,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
