普源示波器怎么显示固定波形

发布日期:2024-09-14 15:00:01         浏览数:

  普源示波器作为实验室常用的电子测试仪器,在信号分析、电路调试等方面发挥着重要作用。对于需要观察固定波形的应用场景,例如测试信号发生器的输出、分析音频信号的波形等,如何将固定波形显示在示波器屏幕上是关键问题。本文将详细讲解普源示波器固定波形显示的常用方法,并提供一些操作技巧,帮助使用者更好地利用示波器进行测试。

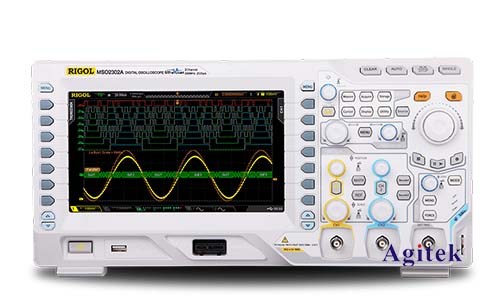

普源示波器怎么显示固定波形(图1)

  一、固定波形显示方法

  普源示波器固定波形显示常用的方法主要有以下几种:

  1.触发模式

  触发模式是示波器中最重要的功能之一,它可以将示波器锁定在特定信号的特定部分,从而实现固定波形显示。

  自动触发模式:自动触发模式下,示波器会自动检测信号,并在信号出现时触发,显示最近一次出现的波形。

  边缘触发模式:边缘触发模式允许用户设置触发电平、触发边沿(上升沿或下降沿),当信号达到触发条件时,示波器就会触发,并显示从触发点开始的波形。

  斜率触发模式:斜率触发模式可以根据信号的斜率变化来触发,例如当信号斜率大于或小于设定的阈值时触发。

  脉冲触发模式:脉冲触发模式可以设置触发脉冲宽度、脉冲间隔等参数,当信号满足这些条件时触发。

  2.波形捕捉功能

  部分普源示波器配备了波形捕捉功能,可以将信号存储在示波器的内存中,并可以随时回放,方便观察和分析固定波形。

  单次捕捉模式:示波器会捕捉一次信号,并将其存储在内存中。

  连续捕捉模式:示波器会连续捕捉信号,并将其存储在内存中,方便分析信号变化趋势。

  3.外部触发

  对于一些没有内部触发功能的示波器,可以使用外部触发信号来控制示波器的触发,从而实现固定波形显示。

  外部触发信号源:可以使用外部信号发生器、逻辑分析仪等设备产生触发信号。

  外部触发端口:将外部触发信号连接到示波器的外部触发端口,即可控制示波器触发。

  二、操作技巧

  选择合适的触发模式:根据实际应用场景选择合适的触发模式,例如观察方波信号,可以选择边缘触发模式,设置触发电平和触发边沿;观察脉冲信号,可以选择脉冲触发模式,设置脉冲宽度、脉冲间隔等参数。

  调整触发电平:根据信号的幅值调整触发电平,确保示波器能够有效地捕捉到目标信号。

  使用波形捕捉功能:对于快速变化的信号,可以使用波形捕捉功能,将信号存储下来,方便分析。

  设置时间基准:调整时间基准,确保波形在屏幕上显示完整,并方便观察。

  三、注意事项

  选择合适的示波器带宽:示波器的带宽应大于被测信号的最高频率,以保证信号的完整性。

  使用高质量的探头:高质量的探头可以有效地减小信号衰减和噪声,提高测量精度。

  正确连接接地:正确连接接地可以消除干扰,提高测量精度。

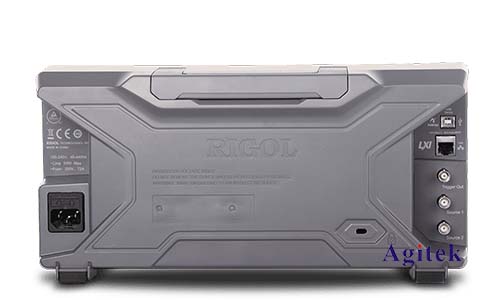

普源示波器怎么显示固定波形(图2)

  普源示波器固定波形显示方法多种多样,用户可以选择合适的触发模式、波形捕捉功能以及外部触发方法,并根据实际情况调整相关参数,以实现固定波形的稳定显示。掌握示波器的固定波形显示方法,可以帮助用户更有效地利用示波器进行信号分析、电路调试等工作,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
