泰克MDO32示波器测量波形

发布日期:2024-09-20 16:27:16         浏览数:

  泰克MDO32混频域数字示波器以其强大的功能和易用性而闻名,是电子工程师进行信号分析和故障诊断的理想工具。本文将深入探讨MDO32示波器的波形测量功能,从基本操作到高级应用,帮助用户全面了解该仪器的强大能力,并在实际应用中进行高效的信号分析。

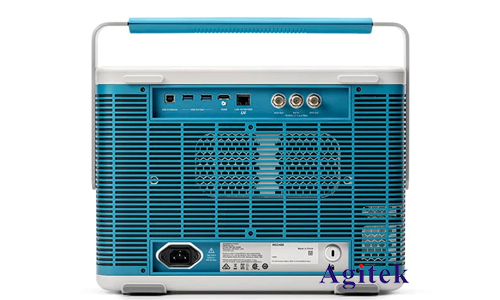

泰克MDO32示波器测量波形(图1)

  一、MDO32示波器基础操作

  1.连接设备:将待测设备连接至MDO32的输入通道,并根据信号类型选择合适的探头。

  2.设置通道:在仪器面板或软件界面上,设置通道参数,如通道数量、耦合类型、阻抗等。

  3.触发设置:选择合适的触发源、类型和水平,确保捕获到所需的波形。

  4.时间刻度和电压量程:调整时间刻度和电压量程,以获得清晰可辨的波形图像。

  二、基本波形测量功能

  1.自动测量:MDO32可以自动测量各种信号参数,例如电压峰值、周期、频率、占空比等,用户只需选择需要测量的参数,仪器即可自动进行计算并显示结果。

  2.手动测量:用户可以通过光标工具,手动测量波形上的关键点,如峰值、谷值、上升沿时间等,并进行计算和分析。

  3.波形数学运算:MDO32支持各种波形数学运算,例如加、减、乘、除、傅里叶变换等,帮助用户进行更深入的信号分析。

  三、高级波形测量应用

  1.序列触发:MDO32可以捕获特定事件发生的完整序列,例如时序信号中多个脉冲的上升沿,这在分析复杂信号时非常有用。

  2.眼图分析:MDO32可以生成眼图,用于评估高速数字信号的质量,帮助用户诊断信号完整性和噪声水平。

  3.协议解码:MDO32支持多种协议的解码功能,例如SPI、I2C、CAN、UART等,用户可以直观地查看协议数据,并进行分析和调试。

  4.频谱分析:MDO32集成频谱分析仪功能,可以进行频谱分析,识别信号中的谐波、噪声和干扰,帮助用户进行信号完整性评估和故障诊断。

  四、常用测量技巧

  1.探头补偿:确保探头得到正确补偿,以获得准确的测量结果。

  2.参考电压:选择合适的参考电压,以准确测量信号的幅度。

  3.触发方式:选择合适的触发方式,以确保捕获到所需的信号。

  4.时间刻度和电压量程:调整时间刻度和电压量程,以获得清晰可辨的波形图像。

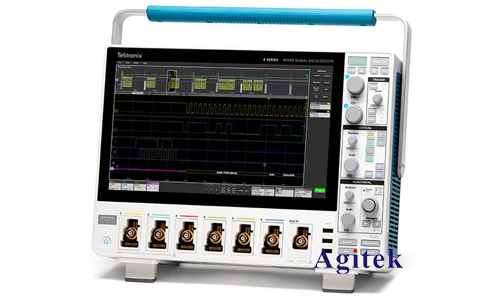

泰克MDO32示波器测量波形(图2)

  泰克MDO32示波器是一款功能强大、易于使用的仪器,可以满足各种信号分析和测试的需求。通过本文的介绍,用户可以更好地了解MDO32示波器的波形测量功能,并将其应用于实际工作中,进行高效的信号分析和故障诊断,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
