普源示波器测试线路板

发布日期:2024-09-20 16:28:36         浏览数:

  在电子设计与调试过程中,示波器扮演着至关重要的角色。作为电子工程师不可或缺的工具,示波器能够以直观的方式展现电路中信号的波形,帮助我们理解电路的运行状态,分析信号特征,定位问题,并进行有效的调试。普源示波器以其可靠的性能、丰富的功能和亲民的价格,成为了众多电子爱好者和专业工程师的首选。

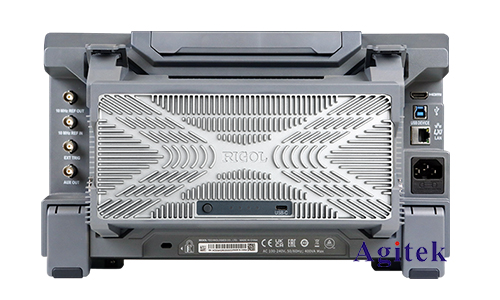

普源示波器测试线路板(图1)

  一、普源示波器的基础知识

  示波器的主要功能:

  信号采集:通过探头将电路中的信号转换为电压信号,并显示在屏幕上。

  波形显示:将采集到的电压信号以波形的方式呈现,方便观察和分析。

  测量功能:提供多种测量工具,如电压、频率、周期、占空比等,帮助用户对信号进行精确测量。

  触发功能:通过设定触发条件,控制示波器何时开始采集信号,从而方便观察特定信号或事件。

  普源示波器的特点:

  高性能:普源示波器拥有高带宽、高采样率、高分辨率,能够满足各种应用需求。

  功能丰富:提供多种测量工具、触发模式、数据处理功能,方便用户进行复杂测试。

  操作简便:界面友好,易于上手,即使是新手也能快速掌握。

  价格实惠:相比其他品牌,普源示波器性价比更高,更适合预算有限的用户。

  二、测试线路板的种类及用途

  测试线路板是用于验证电路设计和测试电子元件的工具,可以帮助我们快速验证电路功能,定位故障,并进行调试。常见的测试线路板类型包括:

  通用测试板:可以根据不同的测试需求自由搭建电路,适合进行各种电路测试。

  功能测试板:专为测试特定功能的电路而设计,例如音频放大电路、数字逻辑电路、电源电路等。

  评估板:用于评估芯片的功能和性能,通常集成了一些常见的电路模块,方便用户快速搭建系统。

  三、使用普源示波器测试线路板的步骤

  1.连接示波器和测试线路板:

  使用探头将示波器连接到测试线路板上需要观察的信号点。

  选择合适的探头类型,例如高频探头、差分探头等。

  注意探头的接地方式,保证正确的接地。

  2.设置示波器的参数:

  调整示波器的垂直刻度、水平刻度,以及触发模式,使波形清晰可见。

  根据信号的频率、幅度等特性选择合适的时基和电压范围。

  3.观察波形并进行分析:

  观察波形的形状、幅度、频率、占空比等参数,判断电路是否正常工作。

  利用示波器的测量工具对信号进行精确测量。

  根据波形的异常情况分析电路的故障原因。

  4.调试电路:

  根据分析结果,调整电路参数或更换元件,解决电路问题。

  再次用示波器观察波形,验证调试效果。

  四、示波器测试线路板的进阶应用

  信号分析:可以使用示波器分析各种信号的特性,例如频谱分析、时域分析、相位分析等,从而更深入地了解电路的运行机制。

  故障诊断:利用示波器观察电路中各个节点的信号,可以快速定位故障点,并进行有效的维修。

  波形测量:示波器提供多种测量工具,可以准确地测量电压、电流、频率、周期、占空比等参数,为电路的设计和调试提供数据支撑。

  数据采集:通过示波器采集数据,可以进行数据分析、信号处理等操作,并实现更复杂的功能。

  五、示波器测试线路板的注意事项

  探头选择:选择合适的探头类型,避免信号失真或损坏探头。

  安全防护:测试过程中要注意安全,避免触碰高压或高电流的电路。

  接地方式:保证正确的接地方式,避免信号干扰或损坏设备。

  信号耦合:选择合适的耦合方式,避免信号失真或漏测。

  电源选择:选择合适的电源电压和电流,避免损坏测试线路板或元件。

普源示波器测试线路板(图2)

  普源示波器和测试线路板是电子工程师进行电路测试和调试的必备工具。本文介绍了使用普源示波器测试线路板的步骤、进阶应用和注意事项,旨在帮助读者更好地理解和掌握示波器测试技术,并提升电路设计和调试效率,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
