泰克MDO32示波器怎么测量电阻

发布日期:2024-09-23 17:06:10         浏览数:

  泰克MDO32混合域示波器是一款功能强大的仪器,它集成了多种测量功能,包括电压、电流、频率、相位以及阻抗等。其中,阻抗测量是很多电子工程师在调试电路时经常需要进行的操作。本文将详细介绍如何使用泰克MDO32示波器进行电阻测量,并提供一些操作技巧和注意事项。

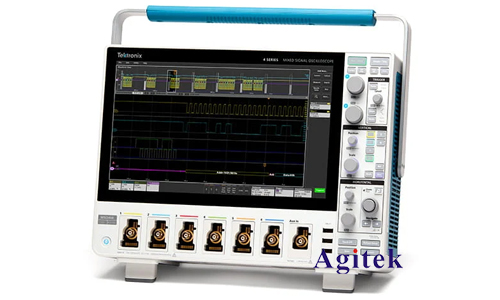

泰克MDO32示波器怎么测量电阻(图1)

  一、测量原理

  示波器测量电阻的原理是基于欧姆定律:R=U/I,其中R为电阻,U为电压,I为电流。示波器通过测量待测电阻两端的电压和流过它的电流,然后根据欧姆定律计算出电阻值。

  二、测量方法

  使用泰克MDO32示波器测量电阻的方法主要有两种:

  1.使用示波器的电压和电流测量功能:

  将示波器探头分别连接到待测电阻两端,测量电压值。

  将示波器电流探头连接到待测电阻的电流回路,测量电流值。

  利用示波器上的计算功能,将测量到的电压值除以电流值,即可得到电阻值。

  2.使用示波器的阻抗测量功能:

  将示波器探头连接到待测电阻两端,并选择示波器的阻抗测量功能。

  示波器会自动测量待测电阻的阻抗值,并显示在屏幕上。

  三、测量步骤

  1.连接探头:

  将示波器探头连接到待测电阻两端,确保连接牢固。

  将电流探头连接到待测电阻的电流回路,确保连接正确。

  2.设置测量参数:

  选择合适的电压和电流测量范围。

  选择合适的测量时间基准和触发方式。

  3.开始测量:

  触发示波器,开始进行测量。

  观察示波器屏幕上的波形,确保波形清晰且稳定。

  4.计算电阻值:

  使用示波器上的计算功能,将电压值除以电流值,即可得到电阻值。

  或直接使用示波器的阻抗测量功能,读取电阻值。

  四、数据分析

  测量完成后,需要对数据进行分析。

  观察示波器屏幕上的波形,查看是否有异常现象。

  分析测量结果,判断电阻值是否符合预期。

  五、注意事项

  使用示波器进行电阻测量时,需要注意安全操作。

  选择合适的测量范围,避免损坏示波器或探头。

  连接探头时,确保连接牢固,避免接触不良。

  测量时,避免外界干扰,保持测量环境稳定。

  六、常见问题解答

  问:如何选择合适的测量范围?

  答:选择合适的测量范围,需要根据待测电阻的阻值进行选择。一般来说,选择一个略大于电阻值的测量范围,可以确保测量精度。

  问:如何判断测量结果是否准确?

  答:可以使用万用表对测量结果进行验证。如果测量结果与万用表测量结果相符,则说明测量结果是准确的。

  问:如何避免外界干扰?

  答:可以通过屏蔽线和接地等措施来减少外界干扰。

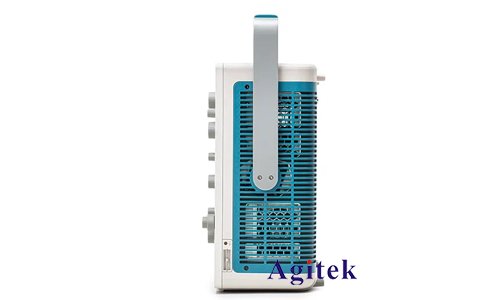

泰克MDO32示波器怎么测量电阻(图2)

  本文介绍了如何使用泰克MDO32示波器进行电阻测量。通过遵循本文提供的步骤和注意事项,您可以使用示波器准确地测量电阻值,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
