普源示波器测量电源谐波方法

发布日期:2024-09-23 17:09:31         浏览数:

  普源示波器测量电源谐波方法

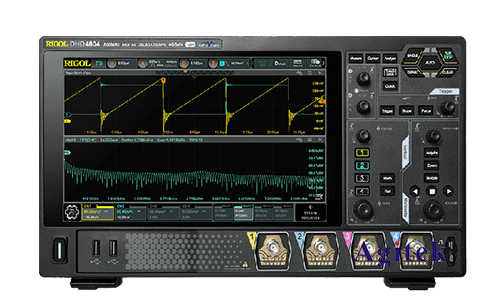

普源示波器测量电源谐波方法(图1)

  1.概述

  谐波是电力系统中一种常见的现象,其存在会导致设备过热、效率降低、甚至造成系统不稳定。为了有效地控制谐波,需要对其进行测量和分析。普源示波器作为一种常用的测试仪器,可以方便快捷地测量电源谐波。本文将详细介绍使用普源示波器测量电源谐波的方法,并结合实例进行说明。

  2.测量原理

  电源谐波是指电流或电压波形中出现的非基波频率成分。这些谐波频率是基波频率的整数倍,例如,第二个谐波频率是基波频率的两倍,第三个谐波频率是基波频率的三倍,等等。

  普源示波器测量电源谐波的原理是利用其内置的傅里叶变换功能。傅里叶变换可以将信号分解成不同频率的正弦波叠加,并通过计算每个频率成分的幅值和相位来确定谐波的含量。

  3.测量步骤

  使用普源示波器测量电源谐波的步骤如下:

  3.1连接示波器

  将示波器的探头连接到被测电源的电压或电流信号。

  确保探头的接地良好。

  3.2设置示波器参数

  选择合适的电压或电流测量范围。

  设置采样率和时间刻度。采样率应至少是最高谐波频率的2倍,以确保能够准确地捕捉到信号的细节。时间刻度应足够长,以观察到完整的波形周期。

  选择合适的垂直耦合方式。对于测量电压,通常选择直流耦合(DC Coupling);对于测量电流,通常选择交流耦合(AC Coupling)。

  3.3进行傅里叶变换

  打开示波器的傅里叶变换功能。

  设置傅里叶变换的参数。这包括窗函数类型、频率范围和分辨率。

  执行傅里叶变换。示波器将显示信号的频谱图,显示每个谐波频率的幅值和相位。

  3.4分析谐波含量

  根据频谱图识别每个谐波频率。

  计算每个谐波的THD(总谐波失真)。THD是所有谐波幅值之和与基波幅值之比,它可以反映电源谐波的整体含量。

  分析谐波的相位信息。相位信息可以帮助确定谐波的来源和影响。

  3.5数据存储和导出

  将测量结果保存为波形文件或表格数据。

  使用示波器的内置软件或其他分析软件对数据进行进一步分析。

  4.实例说明

  假设我们要测量一个电源的电压谐波含量。使用普源示波器进行测量,我们可以得到以下结果:

  基波频率为50Hz。

  第二谐波频率为100Hz,幅值为1.5V。

  第三谐波频率为150Hz,幅值为0.8V。

  等等。

  根据以上结果,我们可以计算出电源的THD为1.8%。

  5.注意事项

  确保示波器的探头连接正确,并且接地良好。

  选择合适的电压或电流测量范围,避免信号过载。

  设置合适的采样率和时间刻度,确保信号能够被准确地捕捉。

  选择合适的垂直耦合方式,以确保测量结果的准确性。

  充分了解示波器的傅里叶变换功能,并根据具体情况设置参数。

  对测量结果进行认真分析,并结合实际情况做出判断。

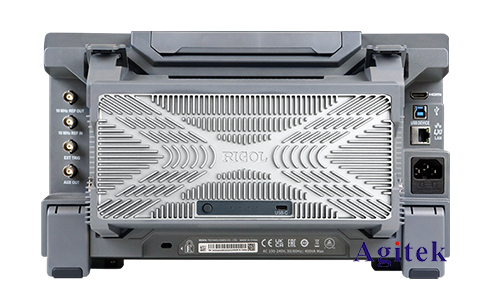

普源示波器测量电源谐波方法(图2)

  普源示波器是一种功能强大且易于使用的测试仪器,可以方便快捷地测量电源谐波。通过本文介绍的测量方法,用户可以准确地分析电源谐波含量,并采取相应的措施来控制谐波的影响,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
