泰克示波器怎么测损耗电流

发布日期:2024-09-25 16:04:07         浏览数:

  损耗电流是指在电路中由于器件或线路自身损耗而产生的电流。测量损耗电流对于评估电路效率、判断器件性能、分析故障原因等方面具有重要意义。泰克示波器作为一款功能强大的测量仪器,可以有效地进行损耗电流测量。

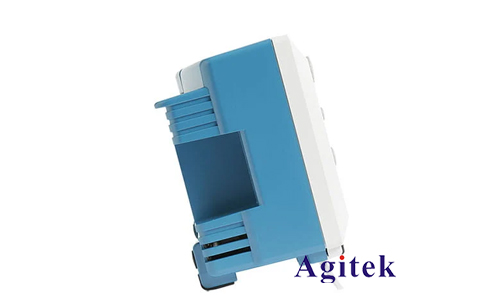

泰克示波器怎么测损耗电流(图1)

  一、测量原理

  损耗电流通常表现为叠加在信号电流上的微弱电流。为了准确测量损耗电流,需要采用合适的测量方法。常见的测量方法包括:

  直接测量法:利用示波器测量电路的总电流,然后减去信号电流,即可得到损耗电流。该方法简单易行,但精度受到信号电流与损耗电流比例的影响。

  差分测量法:利用示波器的差分探头测量信号电流和损耗电流之间的电压差,然后根据电路阻抗计算出损耗电流。该方法可以有效降低信号电流对测量结果的影响,提高测量精度。

  二、测量步骤

  1.仪器准备:

  选择合适的泰克示波器型号,确保其具有足够的带宽、采样率和精度。

  选择合适的探头,如差分探头或电流探头。

  连接示波器和探头,并进行校准。

  2.电路连接:

  将示波器探头连接到待测电路。

  确保探头连接正确,并避免接触到其他信号线。

  3.参数设置:

  设置示波器的时间基准和电压范围,以便观察到完整的信号波形。

  设置示波器触发条件,确保信号波形稳定。

  选择合适的测量模式,例如直流耦合或交流耦合。

  4.数据采集:

  启动示波器采集数据。

  采集足够数量的数据样本,以保证测量结果的可靠性。

  5.数据分析:

  使用示波器的测量功能,如“测量”或“自动测量”功能,获取信号电流和损耗电流的数值。

  根據需要,对数据进行进一步分析,例如计算损耗电流的有效值、峰值或频率等。

  三、注意事项

  选择合适的探头,并确保探头连接正确。

  避免探头接触到其他信号线,防止干扰测量结果。

  设置合适的示波器参数,确保信号波形完整,并提高测量精度。

  采集足够数量的数据样本,以保证测量结果的可靠性。

  进行数据分析时,注意选择合适的测量方法和指标。

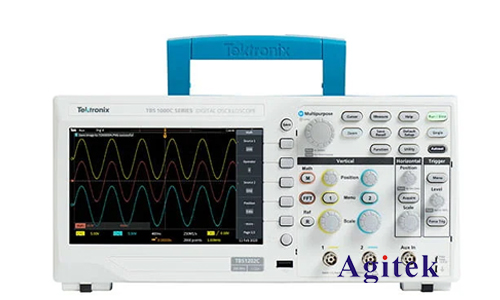

泰克示波器怎么测损耗电流(图2)

  利用泰克示波器测量损耗电流,需要选择合适的测量方法,设置合适的参数,并进行正确的操作。通过以上步骤,可以准确、高效地测量损耗电流,并为电路分析和故障诊断提供可靠的数据支撑,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
