静电放电(ESD)抗扰度试验

发布日期:2024-09-25 15:55:59         浏览数:

  静电放电(ESD)抗扰度试验是一项关键的电磁兼容性(EMC)测试,用于评估电子设备在受到静电放电时的抗扰能力。ESD测试模拟了设备在实际环境中可能遭遇的静电放电情况,如人与设备接触时产生的放电,从而验证设备在此类事件下能否保持正常功能。

  1.测试目的

  ESD抗扰度试验旨在评估电子设备在静电放电事件中保持正常功能的能力,确保设备在日常使用中的可靠性。

  2.测试设备

  静电放电发生器:用于产生模拟静电放电的设备,具备可调节电压、极性和放电方式的功能。

  放电枪:连接在静电发生器上,用于施加放电。

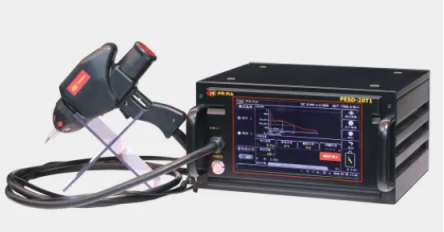

  PESD-20T1是针对电磁兼容—静电放电(ESD)抗扰度实验的要求而专门设计的,用于评估电气和电子设备遭受直接来自操作者和对邻近物体的静电放电干扰时的性能提供一个评定依据。

  接地板:用于提供良好的接地,以确保测试精度。

  绝缘台面:被测设备(EUT)放置在上面,通常为0.8米高。

  3.测试环境

  屏蔽实验室:在电磁屏蔽良好的实验室中进行,以避免外界电磁干扰影响测试结果。

  温湿度控制:保持适宜的温湿度,通常在15-35°C和30%-60%相对湿度,以保证测试环境的一致性。

  4.2参数设置

  放电电压:常用电压为2kV、4kV、6kV、8kV,具体取决于设备使用环境。

  放电极性:测试正极性和负极性,以覆盖所有可能的静电放电情况。

  放电方式:包括接触放电和空气放电。

静电放电(ESD)抗扰度试验(图1)

  5.测试步骤

  5.1基线性能检查

  初始功能测试:在施加静电放电之前,验证设备的正常功能和性能基线。

  5.2施加静电放电

  接触放电:放电枪直接接触设备金属部件或裸露导体进行放电。

  选择放电点:选择设备的外露金属部分或其他可能被人接触的部位。

  施加放电:每个放电点至少施加10次放电。

  空气放电:放电枪在设备附近空气中进行放电。

  选择放电区域:选择设备的塑料外壳、按键和显示屏等非导电部位。

  施加放电:每个放电区域至少施加10次放电。
