普源示波器输入阻抗设置

发布日期:2024-09-25 16:47:32         浏览数:

  示波器的输入阻抗是指示波器输入通道的等效电阻,通常以欧姆(Ω)为单位。输入阻抗决定了示波器如何加载被测信号,对测量精度和信号完整性起着至关重要的作用。

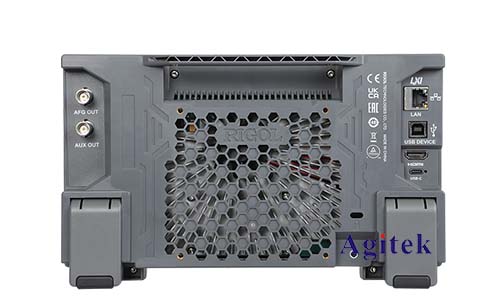

普源示波器输入阻抗设置(图1)

  一、常见输入阻抗设置

  普源示波器通常提供两种输入阻抗设置:

  1MΩ:这是最常见的设置,适用于大多数测量场景,特别是高阻抗信号。

  50Ω:此设置主要用于高速数字信号和射频信号测量,因为它可以有效地减少信号反射,保证信号完整性。

  二、不同阻抗设置的优缺点

  1MΩ:

  优点:能够最大程度地保留被测信号的波形,适用于高阻抗信号测量。

  缺点:在高速或高频信号测量中,可能会导致信号反射和衰减,影响测量精度。

  50Ω:

  优点:可以有效地抑制信号反射,适用于高速数字信号和射频信号测量,保证信号完整性。

  缺点:会加载被测信号,导致信号幅度下降,不适合测量高阻抗信号。

  三、输入阻抗设置对探头选择的影响

  示波器输入阻抗设置会影响探头选择,因为探头也具有输入阻抗。为了实现**匹配,探头阻抗应与示波器输入阻抗一致。

  高阻抗探头:适用于1MΩ输入阻抗设置,适用于测量低频、高阻抗信号。

  低阻抗探头:适用于50Ω输入阻抗设置,适用于测量高速、高频信号。

  四、**实践

  为了获得**的测量精度,应根据被测信号的特点选择合适的输入阻抗设置。

  对于高阻抗信号,建议使用1MΩ输入阻抗设置。

  对于高速数字信号和射频信号,建议使用50Ω输入阻抗设置。

  确保探头阻抗与示波器输入阻抗匹配。

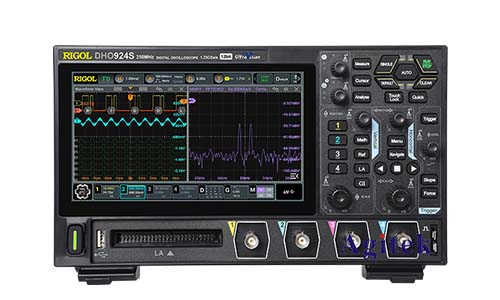

普源示波器输入阻抗设置(图2)

  普源示波器输入阻抗设置是一个重要的参数,它直接影响测量精度和信号完整性。通过理解不同阻抗设置的优缺点,以及如何选择合适的探头,用户可以获得**的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
