普源MHO5104示波器三种测量方法比较

发布日期:2024-09-25 16:48:28         浏览数:

  普源MHO5104示波器是一款功能强大的数字示波器,其内置多种测量方法,可满足不同应用场景的需求。本文将详细比较三种常用的测量方法:自动测量、光标测量和数学运算,并分析其优缺点,以帮助用户更好地理解和运用这些功能。

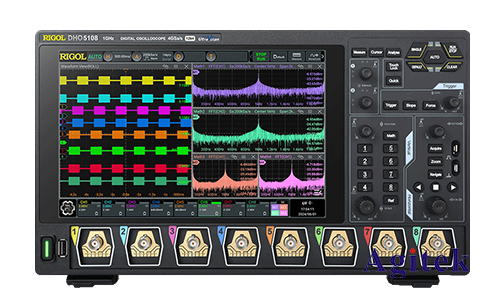

普源MHO5104示波器三种测量方法比较(图1)

  一、自动测量

  自动测量功能是示波器中最常用的测量方法之一,其能够自动识别波形特征并给出测量结果,无需用户手动操作。MHO5104示波器提供了丰富的自动测量参数,例如:

  频率(Frequency):测量信号的频率。

  周期(Period):测量信号的周期。

  占空比(Duty Cycle):测量信号的高电平持续时间占整个周期的比例。

  峰峰值(Peak to Peak):测量信号的最大值和最小值之间的差值。

  平均值(Average):测量信号在一段时间内的平均值。

  RMS(Root Mean Square):测量信号的有效值。

  上升时间(Rise Time):测量信号从10%到90%上升所需的时间。

  下降时间(Fall Time):测量信号从90%到10%下降所需的时间。

  优势:

  操作简便:用户无需手动设置测量参数,只需选择需要的测量项目即可。

  效率高:自动测量速度快,能够快速得到测量结果。

  准确性高:由于由示波器内部算法自动计算,其准确性较高。

  劣势:

  灵活性不足:用户无法自定义测量参数,只能使用预设的测量项目。

  适应性弱:对一些非典型波形可能无法准确识别和测量。

  二、光标测量

  光标测量是一种手动测量方法,用户需要手动在屏幕上放置光标,并通过光标的坐标信息进行测量。MHO5104示波器提供了多种光标类型,例如:

  水平光标(Horizontal Cursor):用于测量时间间隔。

  垂直光标(Vertical Cursor):用于测量电压差。

  交点光标(Intersection Cursor):用于测量两个波形交叉点的时间和电压值。

  幅度光标(Amplitude Cursor):用于测量波形的幅度。

  优势:

  灵活性强:用户可以自由选择测量点,并根据需要进行调整。

  适应性强:可以测量各种波形,包括非典型波形。

  劣势:

  操作繁琐:用户需要手动设置光标位置,操作相对复杂。

  准确性依赖于操作者:测量结果的准确性取决于用户设置光标的位置是否准确。

  三、数学运算

  数学运算功能可以对采集到的波形进行数学运算,例如加减乘除、微分积分、傅里叶变换等,从而得到更多信息。MHO5104示波器提供了丰富的数学运算功能,例如:

  加法(Add):将两个波形相加。

  减法(Subtract):将两个波形相减。

  乘法(Multiply):将两个波形相乘。

  除法(Divide):将两个波形相除。

  微分(Derivative):计算波形的微分。

  积分(Integral):计算波形的积分。

  FFT(Fast Fourier Transform):对波形进行傅里叶变换,分析其频谱特性。

  优势:

  信息丰富:通过数学运算可以得到更多关于波形的隐藏信息。

  分析能力强:可以进行更深入的波形分析,例如频谱分析、谐波分析等。

  劣势:

  操作复杂:用户需要熟悉相关数学知识和操作步骤。

  对用户要求较高:理解和运用数学运算功能需要一定的操作经验。

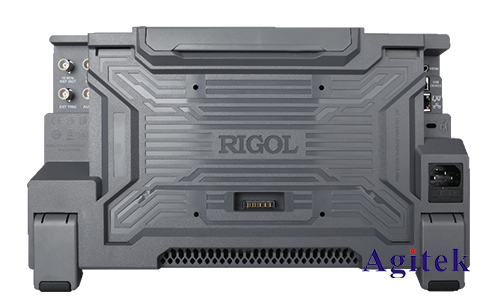

普源MHO5104示波器三种测量方法比较(图2)

  三种测量方法各有优劣,用户可根据实际需求选择合适的测量方法。自动测量适用于快速获取基本参数,光标测量适合测量特定点的信息,数学运算则用于更深入的波形分析。在实际应用中,用户可以灵活运用三种方法,以获得**的测量效果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
