安捷伦示波器测锁相环眼图

发布日期:2024-09-25 16:52:00         浏览数:

  锁相环(PLL)在现代通信系统中扮演着至关重要的角色,其主要功能是产生稳定的时钟信号,保证数据传输的可靠性。眼图是评估锁相环性能的重要指标之一,它反映了信号在不同时间点的幅度和抖动情况,从而可以直观地判断锁相环的稳定性、噪声水平以及数据传输质量。

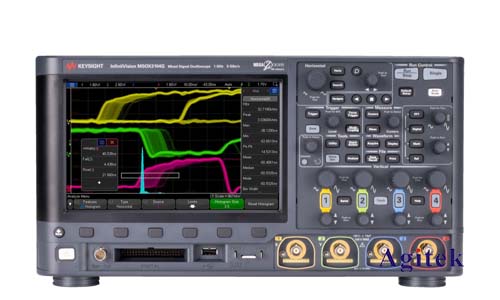

安捷伦示波器测锁相环眼图(图1)

  安捷伦示波器作为业界领先的测试仪器,具备强大的测量和分析功能,可以有效地帮助工程师进行锁相环眼图测量和分析。本文将详细介绍利用安捷伦示波器测量锁相环眼图的方法,并对眼图参数进行分析,以帮助读者深入了解锁相环性能评估的原理和方法。

  测量原理

  眼图是指将信号在不同时间点上的波形叠加在一起形成的图形,其形状类似于人眼。眼图中不同的参数可以反映信号的特性:

  眼高:代表信号在每个时间点上所能容忍的噪声容限。

  眼宽:代表信号的有效时间间隔,即数据传输的时间窗口。

  眼开度:代表信号在时间窗口内的最小间隙,反映信号的上升和下降沿的稳定性。

  抖动:代表信号在每个时间点上的波动范围,反映了信号的噪声水平。

  通过分析眼图,可以直观地评估锁相环的性能,例如:

  稳定性:眼图是否清晰、眼高是否足够高,反映了锁相环的稳定性和抗噪声能力。

  数据传输速率:眼宽的大小决定了数据传输速率的上限。

  信号质量:眼开度和抖动反映了信号的质量和噪声水平。

  测量步骤

  利用安捷伦示波器测量锁相环眼图的步骤如下:

  1.连接示波器:将锁相环的输出信号连接到示波器的输入通道。

  2.设置示波器:选择合适的垂直和水平刻度、触发方式以及测量参数。

  3.采集信号:开启示波器,并使用合适的触发方式采集信号。

  4.测量眼图:使用示波器的眼图测量功能,获取眼图参数。

  5.分析结果:根据眼图参数,分析锁相环的性能,并根据需要调整系统设计。

  示波器设置

  在测量锁相环眼图之前,需要对示波器进行一些必要的设置,包括:

  垂直刻度:应设置适当的垂直刻度,以确保信号在示波器屏幕上清晰可见。

  水平刻度:水平刻度应设置为信号周期的一倍或几倍,以便观察整个信号周期内的波形。

  触发方式:选择合适的触发方式,例如上升沿触发或下降沿触发,以确保示波器能稳定地采集信号。

  测量参数:可以使用示波器的眼图测量功能,自动测量眼图参数,例如眼高、眼宽、眼开度和抖动。

  眼图分析

  通过分析眼图,可以评估锁相环的性能,并找出潜在的问题。以下是一些常见的分析方法:

  观察眼高:眼高越高,表示信号越稳定,抗噪声能力越强。

  测量眼宽:眼宽反映了数据传输速率,眼宽越宽,数据传输速率越高。

  分析眼开度:眼开度反映了信号的上升和下降沿的稳定性,眼开度越大,信号的稳定性越高。

  计算抖动:抖动反映了信号的噪声水平,抖动越小,信号质量越高。

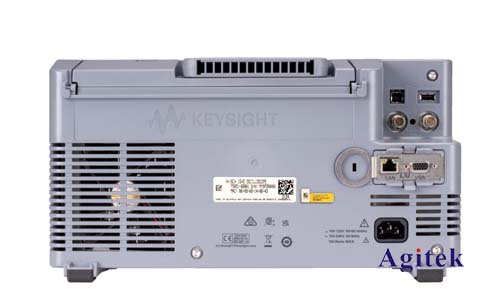

安捷伦示波器测锁相环眼图(图2)

  安捷伦示波器是测量锁相环眼图的理想工具,它具备强大的测量和分析功能,可以有效地帮助工程师评估锁相环性能。本文详细介绍了利用安捷伦示波器测量锁相环眼图的方法,并对眼图参数进行分析,以帮助读者深入了解锁相环性能评估的原理和方法,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
