是德MSOX4154A示波器测纹波方法

发布日期:2024-09-25 16:55:52         浏览数:

  在电子设计和测试领域,纹波测量是至关重要的环节之一。纹波是指叠加在直流信号上的交流信号,它会影响电路的性能和稳定性。因此,精确测量纹波并进行分析,对于评估电路的质量和可靠性至关重要。

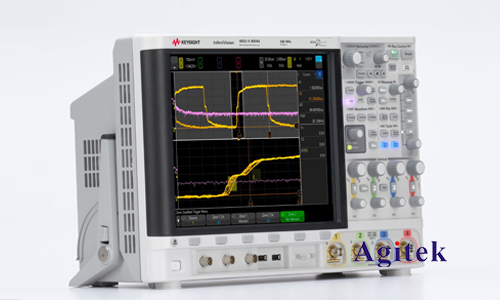

是德MSOX4154A示波器测纹波方法(图1)

  是德科技MSO4154A示波器作为一款功能强大的测试仪器,具备强大的纹波测量功能。它不仅能够捕获和显示纹波信号,还可以进行精确的测量和分析。以下将以MSO4154A示波器为例,详细介绍纹波测量的原理、方法以及数据分析技巧。

  一、纹波测量原理

  纹波测量主要基于对叠加在直流信号上的交流信号进行分析。通常情况下,纹波信号的频率远高于直流信号的频率。因此,可以使用示波器来观察和测量纹波信号的幅值、频率和波形等参数。

  二、MSO4154A示波器设置

  在进行纹波测量之前,需要对MSO4154A示波器进行适当的设置。主要设置参数包括:

  探头选择:选择合适的探头,以确保能够准确地测量纹波信号。

  时间基准:根据纹波信号的频率,设置合适的时间基准,以清晰地观察纹波信号。

  垂直刻度:设置合适的垂直刻度,以观察和测量纹波信号的幅值。

  触发模式:选择合适的触发模式,以捕获稳定的纹波信号。

  测量模式:选择合适的测量模式,例如“RMS”或“峰峰值”,以获取所需的纹波测量结果。

  三、纹波测量步骤

  使用MSO4154A示波器进行纹波测量,具体步骤如下:

  1.连接探头:将示波器的探头连接到需要测量的信号点。

  2.设置示波器参数:根据纹波信号的频率和幅值,设置示波器的时间基准、垂直刻度等参数。

  3.触发信号:选择合适的触发模式,并进行触发。

  4.观察波形:观察示波器屏幕上的信号波形,确保能够清晰地观察到纹波信号。

  5.测量纹波:使用示波器的测量功能,测量纹波信号的幅值、频率和波形等参数。

  四、常见问题及解决方法

  在纹波测量过程中,可能会遇到一些问题,例如:

  纹波信号过小:可以通过增加示波器的垂直刻度来解决。

  纹波信号频率过高:可以通过减少示波器的时间基准来解决。

  信号不稳定:可以通过调整触发模式或更换探头来解决。

  五、数据分析方法

  获得纹波测量结果后,需要对其进行分析,以评估电路的性能和可靠性。常见的分析方法包括:

  计算纹波电压:通过示波器测量得到的纹波信号幅值,计算纹波电压。

  分析纹波频率:通过观察示波器上的纹波信号,分析其频率。

  绘制纹波波形:通过示波器上的波形图像,绘制纹波波形。

  分析纹波的影响:通过对纹波电压和频率进行分析,评估纹波对电路性能的影响。

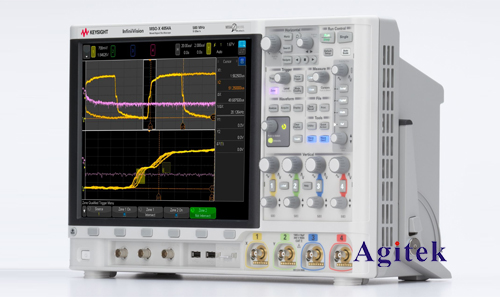

是德MSOX4154A示波器测纹波方法(图2)

  利用是德科技MSO4154A示波器进行纹波测量,可以获得精确的纹波测量结果,并通过数据分析,对电路的性能和可靠性进行评估。掌握正确的测量方法和数据分析技巧,对于提高电路设计和测试的效率和精度至关重要,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
