是德任意波形发生器的占空比调节

发布日期:2024-09-26 16:45:56         浏览数:

  是德科技(Keysight Technologies)的任意波形发生器以其高精度、高速度和丰富的功能而闻名,广泛应用于电子测试测量、科研教学等领域。其中,占空比调节是任意波形发生器的一项重要功能,它直接影响着输出波形的形状、特性以及后续应用。本文将深入探讨是德任意波形发生器的占空比调节原理、使用方法以及在不同应用中的技巧。

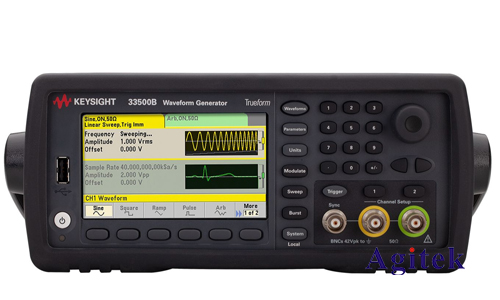

是德任意波形发生器的占空比调节(图1)

  一、占空比的概念及重要性

  占空比(Duty Cycle)指的是一个周期性信号中,高电平持续时间占整个周期时间的比例,通常以百分比表示。对于矩形波来说,占空比直接决定了高电平和低电平的持续时间。例如,50%的占空比表示高电平和低电平持续时间相等。在实际应用中,占空比的调节对信号的特性具有关键作用:

  脉冲宽度调制(PWM):占空比调节是PWM的核心,通过改变占空比可以控制信号的平均值,广泛应用于电机控制、电源管理和LED调光等领域。

  信号合成:通过精确控制不同占空比的多个信号,可以合成复杂的波形,用于信号处理和测试。

  频率响应测试:改变占空比可以改变信号的频谱特性,用于测试系统的频率响应。

  模拟特殊波形:一些特殊的波形,例如方波、脉冲波等,其形状和特性都与占空比密切相关。

  二、是德任意波形发生器的占空比调节方法

  是德任意波形发生器的占空比调节主要通过软件界面实现。不同的型号和软件版本可能略有差异,但基本原理相同。通常,用户可以通过以下方式调节占空比:

  1.直接设置占空比数值:大多数是德任意波形发生器软件都提供了直接输入占空比数值的功能,用户可以直接输入所需占空比百分比或小数。例如,输入“50%”或“0.5”即可设置50%的占空比。

  2.通过脉冲宽度和周期设置:用户可以分别设置脉冲宽度和周期,然后软件自动计算并设置相应的占空比。这种方法更灵活,可以精确控制脉冲宽度和周期,从而获得更精确的占空比。

  3.使用波形编辑器:对于复杂的波形,用户可以使用波形编辑器来精确地编辑波形的各个点,从而间接控制占空比。这种方法适用于需要精确控制波形形状的情况,例如生成非对称的脉冲波。

  4.使用脚本编程:对于高级用户,可以使用LabVIEW、MATLAB等编程工具与是德任意波形发生器进行交互,通过编写脚本来自动化占空比调节过程,实现复杂的波形生成和测试。

  三、占空比调节中的注意事项

  在使用是德任意波形发生器进行占空比调节时,需要注意以下几点:

  分辨率限制:任意波形发生器的分辨率有限,因此实际实现的占空比可能与设定值存在微小偏差。

  上升/下降时间:上升时间和下降时间会影响占空比的准确性,尤其是在高频情况下。

  硬件限制:一些型号的任意波形发生器可能对占空比的范围有限制。

  信号完整性:在高频或高速应用中,需要考虑信号完整性问题,例如信号反射和干扰等。

  四、应用举例

  电机控制:通过PWM控制电机转速,占空比调节直接影响电机的转速和转矩。

  LED调光:改变LED驱动信号的占空比,可以实现LED的亮度调节。

  数字通信测试:生成不同占空比的数字信号,用于测试数字通信系统的性能。

  超声波检测:通过调节占空比,控制超声波脉冲的能量和持续时间,提高检测精度。

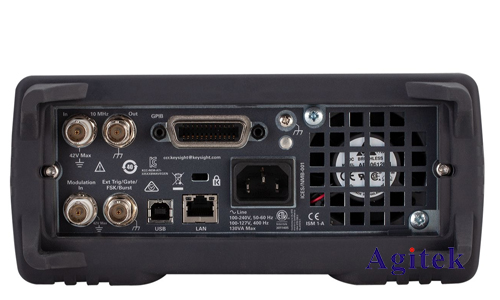

是德任意波形发生器的占空比调节(图2)

  是德任意波形发生器的占空比调节功能非常强大且灵活,它在各种电子测试测量和信号处理应用中发挥着至关重要的作用。理解占空比的原理、掌握其调节方法以及注意事项,能够更好地利用是德任意波形发生器进行各种实验和测试,从而获得更精确、更可靠的实验结果。熟练掌握这些技巧,将大大提升工作效率和测试精度,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
