泰克信号发生器的的基本波形输出

发布日期:2024-09-26 16:44:34         浏览数:

  泰克信号发生器作为一种重要的电子测试和测量设备,其核心功能在于产生各种不同类型的信号。理解其基本波形输出是掌握其应用的关键。这些基本波形构成了更复杂信号的基础,并广泛应用于各种电子系统的设计、测试和调试中。

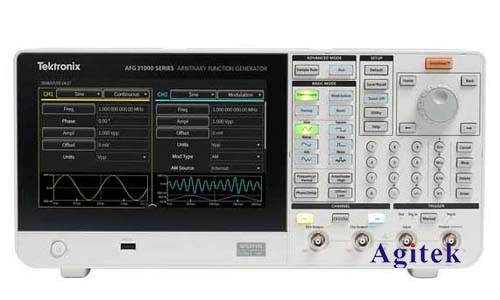

泰克信号发生器的的基本波形输出(图1)


  1.基本波形类型及参数:

  泰克信号发生器能够产生多种基本波形,其中最常见的有:

  正弦波(Sine Wave):正弦波是自然界中最常见的波形,其表达式为V(t)=Vp sin(2πft+φ),其中Vp为峰值电压,f为频率,φ为相位。正弦波在模拟电路、音频信号处理和通信系统中应用广泛。泰克信号发生器能够精确控制正弦波的幅度、频率和相位,使其成为模拟信号测试和分析的理想工具。

  方波(Square Wave):方波是一种周期性地跳变于高电平和低电平之间的波形。其占空比(高电平持续时间占一个周期的比例)是重要的参数。方波常用于数字电路测试、时钟信号产生和开关电路的分析。泰克信号发生器可以调节方波的幅度、频率和占空比,从而模拟各种数字信号。

  三角波(Triangle Wave):三角波的电压随时间线性变化,然后以相反的斜率线性下降。它的上升沿和下降沿具有相同的斜率。三角波在线性电路、信号发生和波形显示中得到应用。泰克信号发生器可以精确控制三角波的幅度、频率和斜率。

  锯齿波(Sawtooth Wave):锯齿波的电压随时间线性上升,然后快速下降到初始值。锯齿波常用于扫描电路、电视机显像管和示波器的水平扫描。泰克信号发生器能够调整锯齿波的幅度、频率和上升/下降时间。

  除了以上几种基本波形,许多泰克信号发生器还能够产生脉冲波、噪声波等其他类型的波形。这些波形通常是基于基本波形的组合或调制产生。

  2.参数详解及影响:

  上述基本波形的参数(幅度、频率、占空比、相位)对信号的特性有着至关重要的影响:

  幅度(Amplitude):表示波形的峰值电压或峰峰值电压。它决定了信号的强度。

  频率(Frequency):表示波形每秒钟重复的次数,单位为赫兹(Hz)。它决定了信号的周期性。

  占空比(Duty Cycle):只适用于方波等脉冲波形,表示高电平持续时间占整个周期的百分比。它影响信号的平均值和能量。

  相位(Phase):表示波形相对于参考信号的起始位置,单位为度或弧度。它影响波形的时间关系。

  3.实际应用场景:

  泰克信号发生器的基本波形输出在电子工程领域有着广泛的应用:

  电路测试:使用正弦波测试电路的频率响应,使用方波测试电路的上升时间和下降时间,使用脉冲波测试电路的脉冲响应。

  信号分析:使用各种波形对信号进行分析,例如频谱分析、时域分析等。

  系统调试:使用各种波形模拟不同类型的信号,对电子系统进行调试和测试,例如模拟传感器信号、通信信号等。

  教育培训:作为教学工具,帮助学生理解不同波形的特性和应用。

  4.选择合适的波形:

  选择合适的波形取决于具体的应用场景。例如,测试模拟电路的频率响应需要使用正弦波,而测试数字电路的时序特性则需要使用方波或脉冲波。理解不同波形的特性,并根据实际需求选择合适的波形,是高效利用泰克信号发生器的关键。

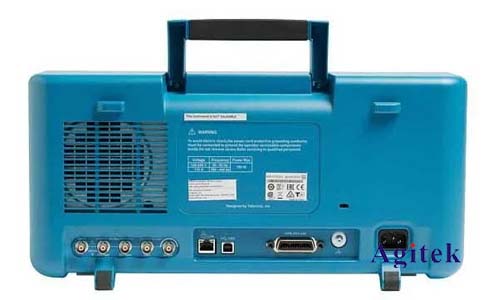

泰克信号发生器的的基本波形输出(图2)


  泰克信号发生器的基本波形输出是其核心功能,这些基本波形及其参数的精准控制是进行各种电子测试和测量工作的基础,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
