是德频谱分析仪的解调功能

发布日期:2024-09-26 16:50:06         浏览数:

  是德科技(Keysight Technologies)的频谱分析仪是电子测量领域不可或缺的精密仪器,其强大的解调功能更是为工程师和科研人员提供了深入分析信号、提取有用信息的关键手段。

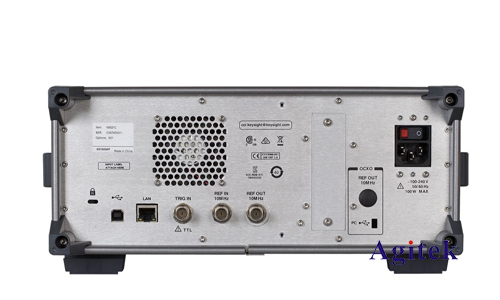

是德频谱分析仪的解调功能(图1)

  一、频谱分析仪解调功能的原理

  频谱分析仪的解调功能基于信号处理的基本原理,将接收到的调制信号还原成原始的基带信号。这一过程通常涉及到以下步骤:

  1.信号接收与放大:频谱分析仪首先接收待测信号,并将其放大到合适的幅度,以保证后续处理的精度。

  2.混频与中频滤波:为了方便后续处理,通常将接收到的射频信号与本振信号进行混频,将信号转换到中频(IF)范围。中频滤波器则滤除混频过程中产生的杂波和干扰。

  3.解调:这是解调功能的核心步骤。根据调制方式的不同,选择合适的解调算法。常见的解调方式包括:幅度解调(AM)、频率解调(FM)、相位解调(PM)以及数字解调(例如:ASK,FSK,PSK,QAM等)。是德科技的频谱分析仪通常支持多种解调模式,甚至可以自定义解调算法,以满足不同应用的需求。

  4.基带信号输出与显示:解调后的基带信号可以直接输出,或在频谱分析仪的屏幕上显示,方便用户观察和分析。现代频谱分析仪通常还提供数字信号处理(DSP)功能,可以对解调后的信号进行进一步的处理,例如:滤波、平均、积分等,以提高信噪比和测量精度。

  二、是德科技频谱分析仪的各种解调模式

  是德科技的频谱分析仪系列产品,例如N9000A、N9010A、N9020A等,都提供了丰富的解调功能。其解调模式涵盖了大部分常用的调制方式:

  AM解调:用于解调幅度调制信号,可以提取出信号的包络信息。

  FM解调:用于解调频率调制信号,可以提取出信号的频率变化信息。

  PM解调:用于解调相位调制信号,可以提取出信号的相位变化信息。

  数字解调:支持各种数字调制方式,例如ASK,FSK,PSK,QAM等,可以将数字信号恢复成原始的二进制数据流。这通常需要预先设定调制参数,例如码率、符号率等。

  解调参数的灵活配置:是德科技的频谱分析仪允许用户自定义许多解调参数,例如解调带宽、滤波器类型、解调增益等,以优化解调性能,适应不同信号的特性。

  三、应用案例及优势

  是德科技频谱分析仪的解调功能广泛应用于各种领域,例如:

  无线通信:分析和测试各种无线通信系统的信号质量,例如GSM,CDMA,LTE,5G等。解调功能可以提取出通信信号中的数据信息,用于评估系统的性能指标,例如误码率、信噪比等。

  雷达系统:分析和测试雷达信号的特性,例如脉冲宽度、脉冲重复频率、调频斜率等。解调功能可以提取出雷达信号中的目标信息,例如距离、速度等。

  航空航天:测试和分析航空航天设备的通信和导航信号,确保系统的可靠性和安全性。

  生物医学:分析和处理生物医学信号,例如脑电图(EEG)、心电图(ECG)等。

  相较于其他品牌的频谱分析仪,是德科技的产品在解调功能方面具有以下优势:

  高精度:采用先进的信号处理技术,保证解调的精度和可靠性。

  高灵敏度:能够检测和解调微弱的信号。

  丰富的解调模式:支持多种调制方式,满足不同应用的需求。

  强大的软件功能:提供友好的用户界面和强大的软件功能,方便用户进行数据分析和处理。

是德频谱分析仪的解调功能(图2)

  是德科技频谱分析仪的解调功能是其核心竞争力之一,它为工程师和科研人员提供了强大的工具,用于分析和处理各种调制信号。其高精度、高灵敏度、丰富的解调模式以及强大的软件功能,使其在各个领域都具有显著的优势,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
