如何用福禄克F319钳表精准掌控浪涌电流

发布日期:2024-09-26 17:16:13         浏览数:

  电气设备初始上电时,浪涌电流是流经设备的激增或瞬间突发电流。

  好比一台停在平坦路面的汽车,档位挂在空挡上,发动机关闭。如果想在不使用发动机的情况下移动汽车,需要人力大力推动,可能需要腿部用力后蹬。但是,汽车一旦开始移动,只需较少的体力,车轮就能更顺畅的滚动。初始强有力的蹬腿推车就相当于浪涌电流。随后轻松滚动的运动相当于电动机齿轮和转子已经克服惯性并开始运动后的稳态电流。

  1、浪涌电流的重要性

  与老式电机相比,较新、高效电机消耗更多的工作电流。浪涌电流的测量对于评估电机和相关电气设备的健康状况至关重要。它可以帮助技术人员识别启动问题,预防潜在的故障,并确保设备在良好状态下运行。此外,浪涌电流数据对于制定预防性维护计划和延长设备寿命具有重要价值。

  2、浪涌电流测试的挑战

  瞬时性:浪涌电流是瞬时发生的,持续时间非常短暂,通常只有几秒钟甚至更快。这要求测试设备能够快速响应并准确捕捉到这一瞬时电流。

  高电流值:浪涌电流的值可能远高于设备的正常工作电流,这意味着测试设备必须能够承受和测量高电流,而不会损坏。

  重复性:为了获得可靠的数据,浪涌电流测试可能需要多次重复进行。这要求测试过程既高效又易于操作。

  安全问题:高电流测试可能涉及到安全风险,包括电气冲击和设备损坏。因此,测试人员需要采取适当的安全措施,并选择具有足够安全标准的测试工具。

如何用福禄克F319钳表精准掌控浪涌电流(图1)


  3、如何准确捕捉浪涌电流?

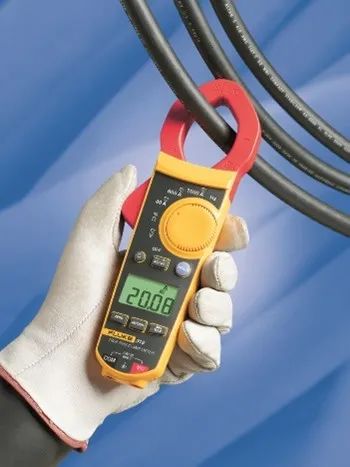

  福禄克提供具有浪涌电流测试功能的专业工具如F319真有效值交直流钳表,同时兼具1000A大电流量程和CAT III 600V高安全等级。

  以下是测量浪涌电流的操作步骤:

  确保被测设备处于关闭状态,按钳形表面板上的浪涌按钮,屏幕上将显示“INRUSH”符号表示浪涌电流测试功能开启

  将设备的火线安全地放置在钳口内

  启动设备,观察钳表捕捉到的浪涌电流值。

  记录数据,并与设备规格和历史数据进行比较,以评估设备性能。

  为提供可重复的电机浪涌电流测量数据,福禄克具有“INRUSH”功能的钳表如F319和F381,均采用浪涌“触发”模式,与启动电流同步测量。

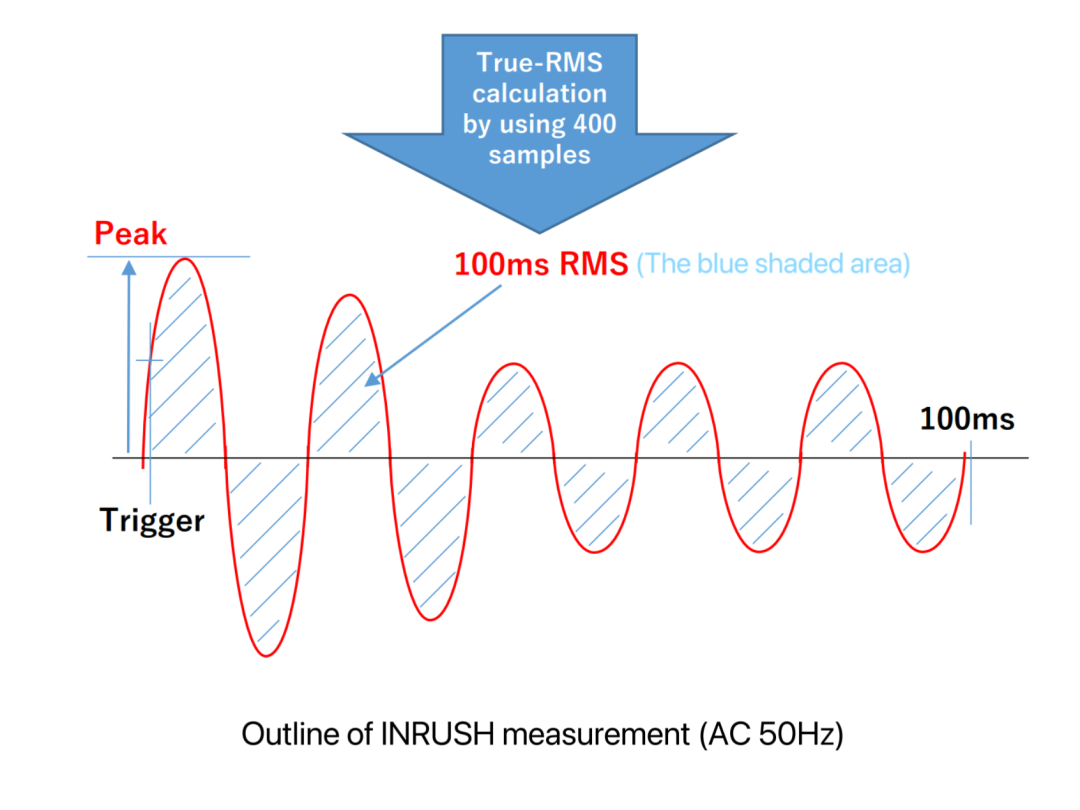

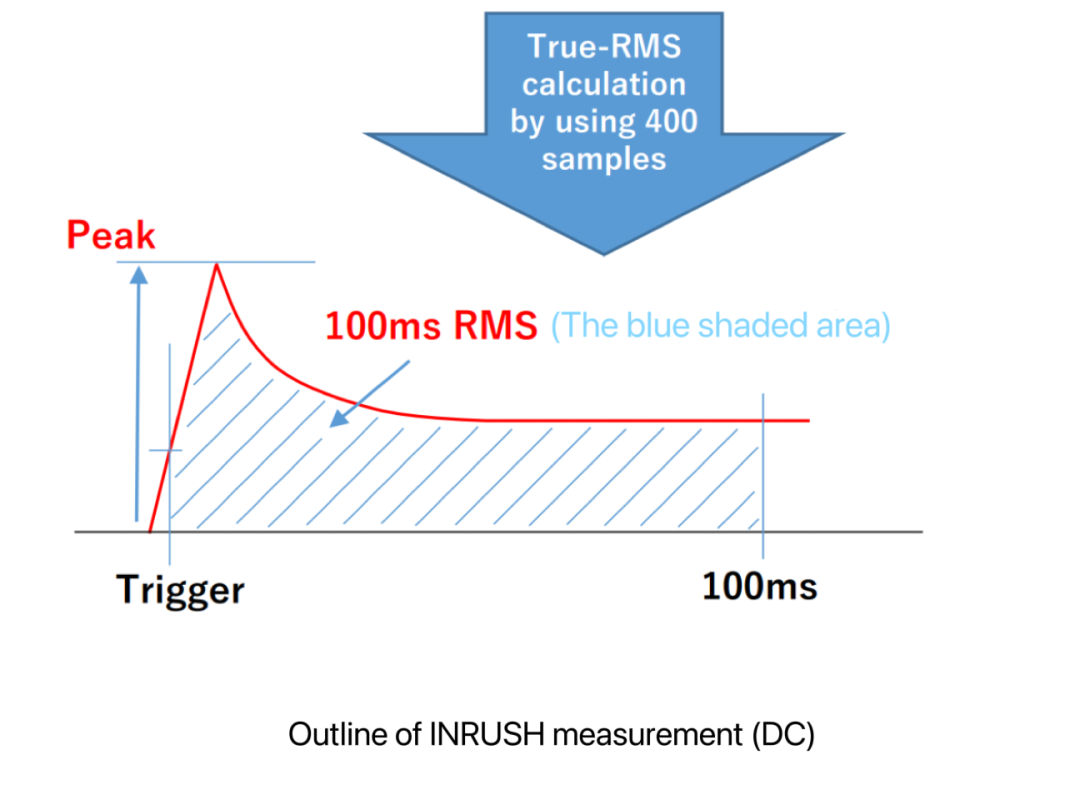

  在钳形表准备好进行测量后,由浪涌电流(大于5A)触发仪表,触发之后浪涌功能在100毫秒周期内采集多个数据点计算总的有效值(衡量启动过程中有效值的大小,触发之后的100ms是变化最集中的阶段)

如何用福禄克F319钳表精准掌控浪涌电流(图2)

如何用福禄克F319钳表精准掌控浪涌电流(图3)


  4、为何断路器不会跳闸

  浪涌会造成钳形表显示的值高于断路器的额定值,但断路器不会跳闸。为什么呢?

  根据不同的电机类型,浪涌电流可能比正常工作电流高4至10倍。举例来说,如果电机的工作电流为8安,其断路器额定值为20安,那么为什么钳形表捕捉到40安的浪涌电流是断路器依旧没有跳闸呢?

  这主要是因为断路器和过载保护装置的设计特性。这些保护装置并不是单纯基于电流的大小来动作,而是基于电流大小和持续时间的组合。

  时间-电流特性曲线:

  断路器和过载保护装置通常有一个时间-电流特性曲线如下图,也称为反时限特性曲线。这条曲线定义了在不同电流水平下,保护装置需要多长时间才会动作。对于高电流,保护装置会在很短的时间内动作,而对于较低的电流,则需要更长的时间。

如何用福禄克F319钳表精准掌控浪涌电流(图4)

  浪涌电流的短暂性:

  浪涌电流虽然很大,但它的持续时间非常短。这个短暂的时间可能不足以触发断路器的动作,因为断路器设计为在电流超过其额定值一定时间后才跳闸,以避免因启动时的瞬时高电流而误动作。

  保护装置的选择:

  确定电路或设备的正常工作电流,选择一个额定电流等于或略高于负载电流的断路器。同时需要考虑能够承受设备启动时的浪涌电流,而不会因为这种正常的、预期内的高电流而经常误动作。

如何用福禄克F319钳表精准掌控浪涌电流(图5)

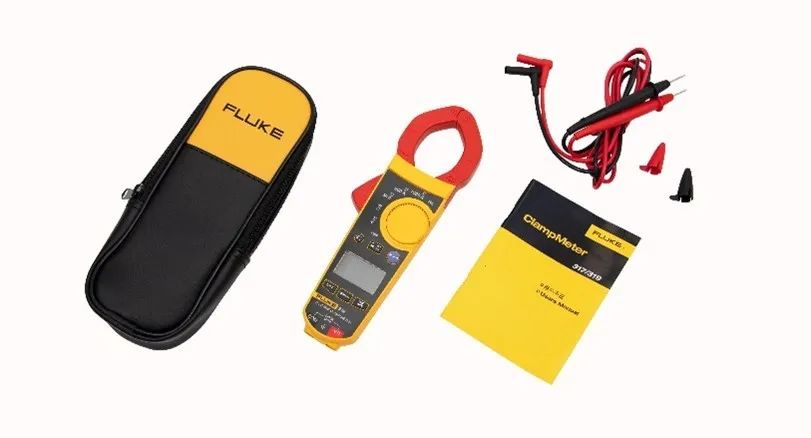

  5、为什么选择福禄克319钳表

  1、具有效值内置低通滤波:

  确保在各种复杂电气环境例如变频等都能获得准确的测量结果。

  2、1000A与600V交直流大量程:

  宽范围试用现场更多电气设备

  3、INRUSH测试功能:

  精准简单的捕捉浪涌电流辅助设备状况评估

  4、电阻、通断、频率等功能一机多用
