泰克示波器测量两通道电压

发布日期:2024-09-27 15:43:16         浏览数:

  泰克示波器作为精密测量仪器,广泛应用于电子工程、物理研究等领域。其双通道功能尤其重要,能够同时测量两个信号的电压,从而分析信号间的相位关系、幅度差异及其他特性。下面将深入探讨利用泰克示波器进行双通道电压测量的具体方法、相关设置以及在不同应用场景中的实践技巧。

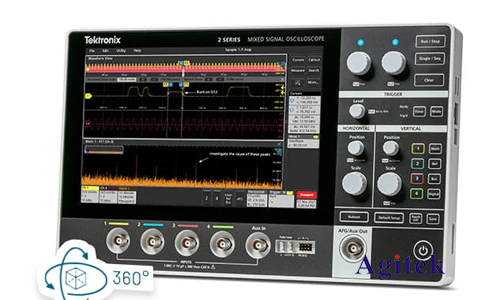

泰克示波器测量两通道电压(图1)

  一、仪器准备与连接

  首先,确保泰克示波器已正确连接电源并处于待机状态。根据被测信号的类型和幅度选择合适的探头。探头类型繁多,例如被动探头、主动探头和高电压探头等,选择时需根据信号的频率、阻抗以及电压范围进行匹配,以避免测量误差。错误的探头选择可能导致信号衰减、失真甚至损坏仪器。连接探头时务必仔细,确保探头与信号源和示波器通道牢固连接,避免接触不良造成信号噪声或测量中断。双通道测量需要将两个探头分别连接到示波器的CH1和CH2通道,并确保正确的接地连接,减少地环路干扰。

  二、示波器设置与参数配置

  泰克示波器拥有丰富的设置选项,对测量结果的准确性和效率有关键作用。以下是一些重要的参数设置:

  垂直比例(Vertical Scale):根据被测信号的幅度调整垂直比例,确保波形能够清晰地显示在屏幕上,避免信号过小或过大导致无法观察细节。合适的垂直比例能够最大限度地利用屏幕空间,提高测量精度。通常情况下,应选择略大于信号峰值电压的垂直比例,以便观察波形的完整形态。

  时间基准(Timebase):时间基准决定了波形在水平方向上的显示范围。正确的设置能够清晰地显示信号的周期、频率以及其他时间相关的特性。对于周期性信号,应选择合适的扫描速率,以便完整显示至少一个周期波形。对于非周期性信号,则需要根据信号的特征调整时间基准,以观察信号的细节。

  耦合方式(Coupling):泰克示波器提供多种耦合方式,例如DC(直流)、AC(交流)和GND(接地)。DC耦合方式会显示信号的直流分量和交流分量,AC耦合方式则会滤除信号的直流分量,GND则将通道接地。选择耦合方式需要根据被测信号的特点进行选择,例如,测量直流电源电压应选择DC耦合,而测量交流信号则应选择AC耦合。

  触发方式(Trigger):正确的触发方式能够确保波形稳定显示,避免波形跳动或模糊。泰克示波器提供多种触发方式,例如边缘触发、脉冲触发等,用户需要根据被测信号的特性选择合适的触发方式。合适的触发电平设置对于稳定显示波形至关重要。

  通道设置:确保CH1和CH2通道的设置一致或根据需要进行差异化设置。这包括垂直比例、耦合方式、探头补偿等。一致性设置方便信号比较,差异化设置则用于不同信号的优化显示。

  三、双通道电压测量方法及应用实例

  利用泰克示波器的双通道功能,可以进行多种电压测量。以下列举几个应用实例:

  相位测量:通过同时观察两个通道上的波形,可以直观地测量两个信号之间的相位差。泰克示波器通常提供自动相位测量功能,可以直接读取相位差数值。此方法广泛应用于电力系统分析、音频信号处理等领域。

  幅度比较:可以同时测量两个通道上的信号幅度,并分析其差异。这在比较不同电路模块的输出电压,或分析信号放大电路的增益时非常有用。

  差分测量:泰克示波器可以进行差分测量,即测量两个通道电压的差值。这在测量信号中的噪声或干扰时非常有效,可以有效地消除公共模式噪声。

  波形叠加:某些情况下,可以将两个通道的波形叠加显示,以方便进行信号比较和分析。

  四、数据记录与分析

  泰克示波器通常具备数据存储和导出功能,用户可以将测量的波形数据保存为多种格式,例如CSV、BMP等。这些数据可以导入到计算机进行进一步分析,例如使用MATLAB或其他数据分析软件进行频谱分析、统计分析等。

  五、故障排除及注意事项

  在使用泰克示波器进行双通道电压测量时,可能会遇到一些问题,例如波形不稳定、测量结果不准确等。遇到问题时,应首先检查探头连接、设置参数以及被测信号本身。确保所有连接牢固,参数设置合理,并排除信号源本身的问题。

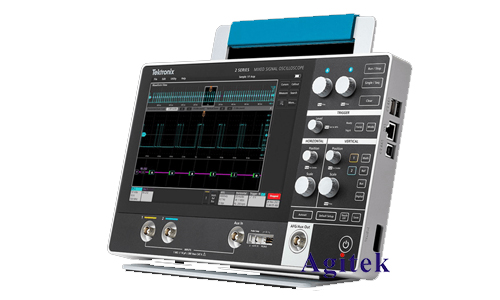

泰克示波器测量两通道电压(图2)

  熟练掌握泰克示波器的双通道电压测量方法,能够有效提高测量效率和精度,为电子工程、科研等领域提供可靠的数据支持。持续学习和实践是掌握此项技能的关键,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
