泰克MSO56B示波器测量误差分析

发布日期:2024-09-27 15:57:17         浏览数:

  泰克示波器作为一款高性能混合信号示波器,广泛应用于电子工程、科研等领域。然而,任何测量设备都存在误差,理解并减小MSO56B示波器的测量误差对于获得准确可靠的测试结果至关重要。本文将深入分析MSO56B示波器测量误差的各种影响因素,并探讨相应的误差减小方法。

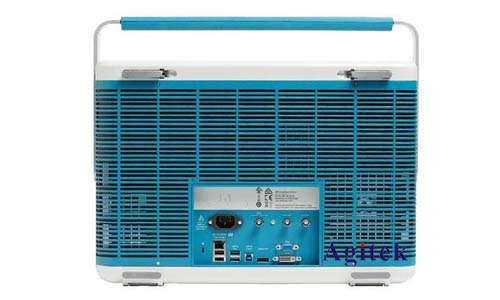

泰克MSO56B示波器测量误差分析(图1)

  一、系统误差分析

  系统误差是由于仪器本身的固有特性引起的,其值相对稳定,具有可重复性。MSO56B示波器的系统误差主要包括以下几个方面:

  1.垂直方向误差:这包括垂直通道的增益误差、偏移误差和非线性误差。增益误差是指显示的电压值与实际电压值之间的偏差,通常以百分比表示。偏移误差指零点漂移,导致波形整体向上或向下偏移。非线性误差则指示波器对不同电压幅度的响应不一致,导致波形失真。这些误差受温度、老化等因素影响,可以通过定期校准来减小。

  2.水平方向误差:水平方向误差主要指时间基准误差,即显示的时间值与实际时间值之间的偏差。这与时基电路的精度以及晶振的稳定性密切相关。温度变化和老化都会影响晶振的精度,进而导致时间基准误差。高精度的时间基准需要良好的环境控制和定期校准。

  3.触发误差:触发误差是指示波器触发点与实际事件发生时间之间的偏差。这受触发源的抖动、触发电平的设置精度以及示波器本身的触发电路特性影响。选择合适的触发模式、调整合适的触发电平以及使用低抖动触发源有助于减少触发误差。

  4.探头误差:探头作为示波器与被测信号之间的接口,其自身特性也会引入误差。探头的衰减比误差、输入阻抗误差、带宽限制以及寄生参数(如电容和电感)都会影响测量精度。选择合适的探头,并进行探头校准,是减小探头误差的关键。

  二、随机误差分析

  随机误差,也称偶然误差,是由各种不可预测的因素引起的,其值具有随机性,难以精确预测。MSO56B示波器中的随机误差主要源于:

  1.噪声:环境噪声、信号本身的噪声以及示波器内部电路的热噪声等都会叠加到被测信号上,导致测量结果的波动。降低环境噪声、使用低噪声探头和良好的接地措施有助于减小噪声的影响。

  2.抖动:信号的抖动是指信号边缘的不确定性,这会导致测量结果的不稳定。抖动可能由被测电路本身或示波器触发系统引起。使用合适的触发方式、减少信号路径上的干扰以及采用更精确的测量方法可以降低抖动影响。

  三、减小测量误差的方法

  基于以上误差分析,我们可以采取以下方法来减小MSO56B示波器的测量误差:

  1.定期校准:定期对示波器进行校准,可以校正系统误差,确保测量结果的准确性。校准频率取决于应用需求和仪器的使用频率。

  2.选择合适的探头:根据被测信号的特性选择合适的探头,并进行探头校准。

  3.优化测量设置:选择合适的垂直刻度、水平刻度、触发模式和触发电平等参数,以获得**的测量结果。

  4.良好的接地:良好的接地可以有效降低噪声的影响。

  5.环境控制:控制环境温度和湿度,可以减少温度漂移和其它环境因素对测量结果的影响。

  6.使用平均功能:对于噪声较大的信号,可以使用示波器的平均功能来提高信噪比,降低随机误差。

  7.采用合适的测量方法:根据被测信号的特性选择合适的测量方法,例如使用曲线拟合等方法来提高测量精度。

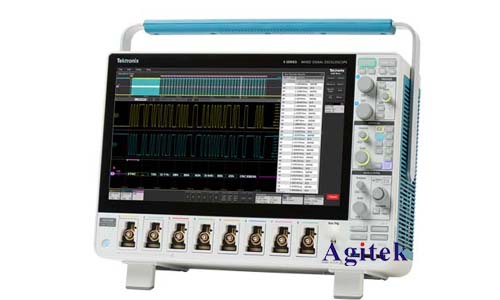

泰克MSO56B示波器测量误差分析(图2)

  准确地测量是电子工程和科研工作的基础。充分理解泰克MSO56B示波器测量误差的来源和影响因素,并采取相应的减小误差的方法,对于获得可靠的测量结果至关重要。通过合理的设置、操作以及定期维护,可以最大限度地降低误差,提高测量精度,为后续的分析和设计提供更可靠的数据支撑。持续学习和掌握更先进的测量技术,也是提高测量精度的关键,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
