普源示波器怎么显示电流值

发布日期:2024-09-27 15:59:40         浏览数:

  普源示波器作为一款广泛应用于电子测量领域的仪器,其功能并非仅仅局限于电压波形的观测。通过合适的电路配置,普源示波器也能精确地测量电流值,为电路设计、调试和故障诊断提供重要依据。下面将详细阐述利用普源示波器测量电流的各种方法,并结合实际应用场景,讲解相关的技巧和注意事项,以帮助用户更好地掌握这一重要功能。

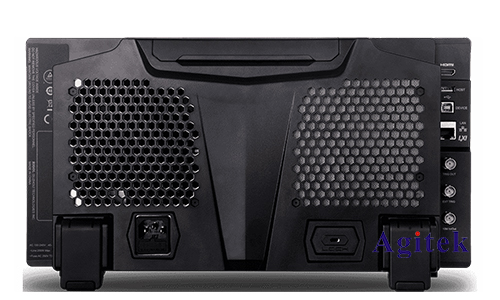

普源示波器怎么显示电流值(图1)

  一、电流测量原理及必要器件

  示波器本身并不能直接测量电流。它只能测量电压。因此,测量电流需要借助一个电流探头或分流电阻,将电流信号转换为可被示波器测量的电压信号。

  1.使用电流探头:电流探头是一种专门设计的传感器,其内部集成了电流互感器或霍尔效应传感器,能够将电流信号转换为与电流大小成比例的电压信号。普源示波器通常兼容多种型号的电流探头,用户需要根据待测电流的范围和频率选择合适的探头。使用电流探头方法简单,无需额外电路设计,特别适用于高频或大电流的测量。然而,高质量的电流探头价格相对较高。

  2.使用分流电阻:分流电阻是一种电阻值较小的电阻器,将其串联在待测电路中,通过测量分流电阻两端的电压降,根据欧姆定律计算出电流值。此方法成本低廉,易于实现,特别适用于低频和小电流的测量。选择分流电阻时,需要根据待测电流范围选择合适的阻值,并考虑分流电阻自身带来的电压降对电路的影响。阻值过小,电压降太小,测量精度降低;阻值过大,电压降过大,会影响电路的正常工作。

  二、不同测量方法的详细步骤及注意事项

  1.使用电流探头测量电流:

  选择合适的电流探头:根据待测电流的幅值、频率范围和波形特性选择合适的探头。探头的规格参数通常包含最大电流值、带宽、精度等信息。

  连接探头:按照探头说明书的指示,正确连接探头到待测电路和示波器。注意探头的极性,确保正确连接正负极。

  设置示波器:调整示波器的垂直比例、时间基准等参数,以获得清晰的波形显示。根据探头的灵敏度,可能需要调整垂直比例以获得合适的电压显示范围。

  读取电流值:示波器显示的电压值乘以探头的灵敏度系数即可得到电流值。探头的灵敏度系数通常在探头的说明书中可以找到。

  2.使用分流电阻测量电流:

  选择合适的电阻值:分流电阻的阻值应根据待测电流和允许的电压降来选择。可以使用公式R=V/I计算所需的电阻值,其中R为分流电阻阻值,V为允许的电压降,I为待测电流。需要保证分流电阻的功率足够大,避免因发热而损坏。

  连接分流电阻:将分流电阻串联到待测电路中。注意分流电阻的连接方式,确保电流能够正确通过分流电阻。

  连接示波器:将示波器的探头连接到分流电阻的两端。

  设置示波器:与使用电流探头类似,调整示波器的垂直比例、时间基准等参数,以获得清晰的波形显示。

  读取电流值:根据欧姆定律,利用示波器测得的分流电阻两端的电压值和分流电阻的阻值计算电流值:I=V/R。

  三、提高测量精度的技巧

  正确接地:良好的接地可以有效降低噪声干扰,提高测量精度。

  探头补偿:对于高频测量,使用电流探头时,需要进行探头补偿,以消除探头自身的寄生参数对测量结果的影响。

  减少寄生参数的影响:尽量缩短连接线长度,使用低电容的连接线,以减少寄生参数对测量结果的影响。

  多次测量取平均值:进行多次测量,取平均值,可以减少偶然误差对测量结果的影响。

  校准仪器:定期对示波器和探头进行校准,确保测量结果的准确性。

  四、应用案例分析

  普源示波器电流测量功能广泛应用于电源设计、电机控制、电力电子等领域。例如,在电源设计中,可以使用示波器测量电源输出电流的波形和大小,以评估电源的性能和稳定性;在电机控制中,可以使用示波器测量电机的电流波形,以分析电机的运行状态和故障原因;在电力电子中,可以使用示波器测量电力电子器件的开关电流,以评估器件的性能和可靠性。

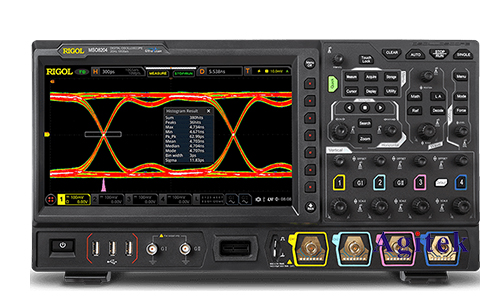

普源示波器怎么显示电流值(图2)

  通过合理选择测量方法,并遵循上述技巧,用户可以利用普源示波器准确地测量电流值,为各种电子电路的测试和分析提供可靠的数据支撑,从而提升工作效率和产品质量。选择合适的测量方法需要根据实际情况进行判断,充分理解待测电路的特性以及所选器件的参数是获得准确测量结果的关键,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
