普源MHO5104示波器稳定波形的条件是什么

发布日期:2024-09-27 16:01:54         浏览数:

  普源MHO5104示波器作为一款经济实惠且功能强大的数字示波器,其稳定波形的获取对于准确的测量和分析至关重要。影响波形稳定性的因素众多,涵盖了仪器自身设置、探头连接、被测信号特性以及环境因素等方面。下面将深入探讨这些因素,并提供相应的解决方案,帮助用户获得清晰、稳定的示波器显示。

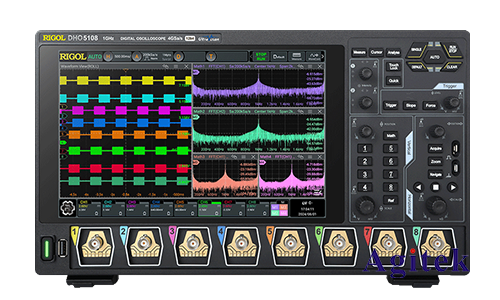

普源MHO5104示波器稳定波形的条件是什么(图1)

  一、仪器自身设置对波形稳定性的影响

  MHO5104示波器内部设置的合理性直接决定了波形的稳定程度。以下几个关键参数需要仔细调整:

  触发设置:触发是获取稳定波形的关键。不正确的触发设置会导致波形抖动、不稳定甚至完全无法显示。需要根据被测信号的特性选择合适的触发类型(例如边沿触发、脉宽触发、视频触发等),触发电平、触发模式(单次、自动、正常)也需要根据实际情况进行调整。如果信号频率较低,可以选择自动模式;如果需要捕捉特定事件,则应选择单次或正常模式。触发电平的设置需要略高于噪声电平,但不能过高,以免错过有效的触发信号。合适的触发设置能够确保示波器始终捕捉到相同的信号周期,从而呈现稳定的波形。

  时间基准设置:时间基准决定了示波器水平轴的缩放比例。时间基准设置过快可能会导致波形显示过于压缩,细节难以分辨,也可能因为采样率不足导致波形失真。设置过慢则可能导致波形显示过于稀疏,无法完整呈现信号特征。需要根据被测信号的频率和特性选择合适的时间基准,保证波形能够清晰地显示其主要特征。

  垂直刻度设置:垂直刻度决定了波形垂直轴的缩放比例。垂直刻度设置不当会导致波形显示范围过大或过小,影响观察效果。合适的垂直刻度应保证波形能够充分利用屏幕空间,又不至于被噪声淹没。建议在观察波形的同时,根据信号的幅度动态调整垂直刻度。

  耦合方式:输入耦合方式(DC、AC、GND)的选择会直接影响波形的显示。DC耦合显示直流分量和交流分量,而AC耦合则会滤除直流分量。GND耦合则将输入信号接地。选择合适的耦合方式需要根据被测信号的特性而定。例如,观察直流信号时应选择DC耦合;而观察交流信号且存在直流偏移时,则需要选择AC耦合以消除直流分量的干扰。

  带宽限制:MHO5104示波器具有带宽限制功能,可以有效地减少高频噪声的影响,从而提高波形的清晰度。开启带宽限制功能可以改善波形稳定性,但也会损失一部分高频信号细节。是否开启带宽限制需要根据实际情况进行权衡。

  二、探头连接对波形稳定性的影响

  探头的正确连接和良好的接地对于获得稳定的波形至关重要。

  探头类型选择:选择与被测信号特性匹配的探头类型。例如,对于高频信号,需要选择带宽足够高的探头。

  探头补偿:大多数示波器探头都需要进行补偿,以消除探头本身对信号的衰减和失真。正确的探头补偿能够保证波形的准确性和稳定性。需要按照探头的说明书进行补偿操作。

  探头接地:良好的接地能够有效地减少噪声干扰,提高波形的稳定性。确保探头和被测电路都具有良好的接地连接。

  三、被测信号特性对波形稳定性的影响

  被测信号本身的特性也会影响波形的稳定性。

  信号频率:过高的信号频率可能会超过示波器的采样率,导致波形失真或不稳定。需要选择合适的采样率和时间基准。

  信号幅度:信号幅度过大或过小都可能导致波形显示不理想。需要根据信号幅度调整垂直刻度。

  信号噪声:信号中存在较多的噪声也会影响波形的稳定性。可以考虑使用滤波器或降低噪声源来改善信号质量。

  四、环境因素对波形稳定性的影响

  环境因素,例如电磁干扰、温度波动等,也会影响波形的稳定性。

  电磁干扰:电磁干扰可能会导致波形出现噪声或畸变。需要采取相应的抗干扰措施,例如屏蔽线缆、远离强电磁场等。

  温度波动:温度波动可能会影响示波器的性能,从而影响波形的稳定性。需要保持稳定的工作环境温度。

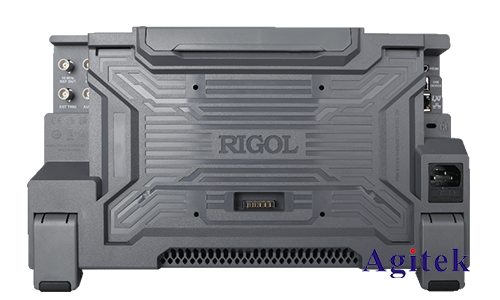

普源MHO5104示波器稳定波形的条件是什么(图2)

  通过仔细检查以上四个方面,并根据实际情况进行调整,可以有效地提高普源MHO5104示波器波形的稳定性,从而获得准确可靠的测量结果。记住,稳定波形的获取是一个系统工程,需要对各个环节进行全面的考虑和优化,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
