泰克示波器的变比怎么设置

发布日期:2024-09-29 16:38:37         浏览数:

  泰克(Tektronix)示波器以其高精度和可靠性享誉业界,被广泛应用于各种电子测量领域。然而,要获得准确的测量结果,正确设置探头变比至关重要。探头变比,也称衰减系数,表示探头输入信号与示波器输入信号之间的比例关系。错误的变比设置会导致测量结果出现较大的偏差,甚至造成仪器损坏。因此,掌握泰克示波器探头变比的设置方法是进行精确测量的关键。

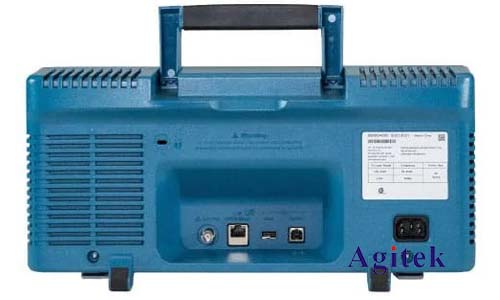

泰克示波器的变比怎么设置(图1)

  一、泰克示波器探头类型及变比选择

  泰克示波器兼容多种类型的探头,包括被动的电压探头、有源电压探头、电流探头等。不同类型的探头具有不同的变比设置方式和适用范围。

  被动电压探头:这类探头是最常见的类型,通常具有固定的衰减系数,例如1:1、10:1、100:1等。变比通常通过探头本身的开关进行选择,无需在示波器上进行额外设置。例如,一个10:1的探头表示示波器输入端的电压是探头输入端电压的十分之一。

  有源电压探头:这类探头通常具有更高的带宽和更高的输入阻抗,并且通常可以通过探头自身的按钮或旋钮来调节增益,从而改变变比。有些高级有源探头甚至可以进行数字控制,通过示波器软件进行变比设置。

  电流探头:电流探头的变比通常以电流比的形式表示,例如1:1000,表示示波器输入的电流是探头测量的电流的千分之一。其设置方式通常与电压探头有所不同,需要参考具体的探头说明书。

  二、探头变比设置步骤

  虽然不同型号的泰克示波器操作界面略有差异,但探头变比设置的基本步骤是相似的:

  1.连接探头:将探头正确连接到示波器和被测电路。确保连接牢固,避免接触不良导致测量误差。

  2.选择合适的探头变比:根据被测信号的幅度选择合适的探头变比。如果信号幅度过大,则需要选择更大的衰减系数;如果信号幅度过小,则需要选择较小的衰减系数,甚至需要使用放大器。

  3.探头补偿(Probe Compensation):对于大多数被动探头和部分有源探头,都需要进行探头补偿。这通常通过调整探头上的补偿旋钮来实现,目标是使示波器显示的方波信号尽可能接近理想的矩形波形。补偿不当会导致测量结果出现严重的失真。补偿过程通常需要参考示波器操作手册中的具体说明。

  4.验证设置:在完成上述步骤后,需要验证设置是否正确。可以使用已知幅度的信号源进行测试,比较示波器显示的波形与预期值是否一致。

  三、常见问题解答

  问题1:如何选择合适的探头变比?答案:应根据被测信号的幅度和示波器的输入范围选择。一般建议选择能够充分利用示波器垂直刻度范围的变比,避免信号幅度过小或过大。

  问题2:探头补偿不当会造成什么后果?答案:探头补偿不当会导致波形失真,例如振铃现象(ringing)或过冲(overshoot),从而影响测量精度。

  问题3:示波器上没有显示探头变比,怎么办?答案:这可能是因为示波器没有自动识别探头或探头没有正确连接。检查探头连接和示波器设置,必要时参考示波器操作手册。

  问题4:如何校准探头?答案:一些高端探头需要定期校准以保证测量精度。校准方法通常需要使用专业的校准设备和按照探头说明书中的步骤进行操作。

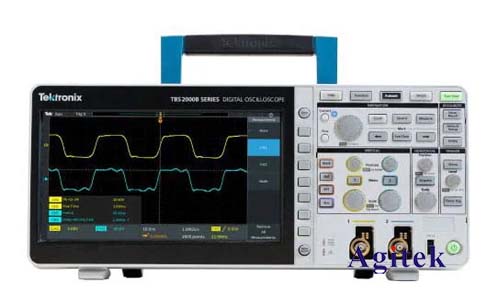

泰克示波器的变比怎么设置(图2)

  正确设置泰克示波器探头变比是获得精确测量结果的关键步骤,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
