泰克MSO56B示波器测频率有何优缺点

发布日期:2024-09-29 16:41:33         浏览数:

  泰克MSO56B混合信号示波器凭借其强大的功能和精密的测量能力,成为众多工程师和科研人员的首选仪器。在频率测量方面,它展现出诸多优势,但也存在一些不足。本文将深入探讨泰克MSO56B示波器在频率测量中的优缺点,并结合实际应用场景进行分析,旨在为用户提供全面客观的参考,提升频率测量效率和精度。

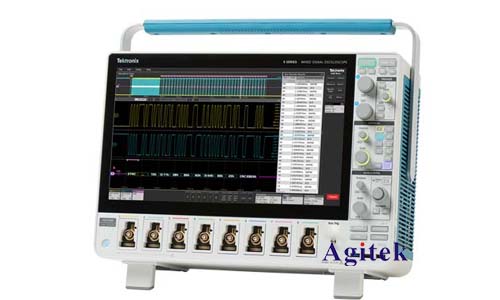

泰克MSO56B示波器测频率有何优缺点(图1)

  一、泰克MSO56B示波器测频的优势:

  1.高带宽和采样率:MSO56B拥有高带宽(例如6 GHz或更高,具体型号而定),以及极高的采样率,这使其能够精确捕获和分析高频信号,准确测量复杂信号的频率成分,包括上升沿、下降沿陡峭的脉冲信号。较高的采样率能够有效避免欠采样导致的频率测量误差,尤其在测量高速数字信号和复杂调制信号时尤为重要。

  2.多种频率测量方法:除了传统的周期测量法外,MSO56B还支持多种先进的频率测量方法,例如FFT分析、频谱分析等。FFT分析能够快速得到信号的频谱图,直观显示信号中各个频率成分的幅度和相位信息,便于识别和分析信号中的谐波、噪声等成分。频谱分析功能则提供了更精细的频率分辨率,适用于分析复杂信号的频率成分。

  3.精准的触发功能:精确的触发功能对于频率测量至关重要。MSO56B提供多种触发模式,例如边缘触发、脉冲宽度触发、视频触发等,能够精确地捕获感兴趣的信号部分,避免干扰信号的影响,提高测量精度。特别是对于周期性不稳定的信号,合适的触发方式可以有效提高测量的可靠性。

  4.强大的信号处理能力:MSO56B内置强大的信号处理功能,例如平均、数学运算、滤波等,可以有效降低噪声干扰,提高测量精度。例如,通过平均多次测量结果,可以有效降低随机噪声的影响,提升频率测量的信噪比。

  5.混合信号测量能力:作为混合信号示波器,MSO56B集成了数字通道,可以同时测量模拟信号和数字信号,这在分析复杂系统时具有显著优势。例如,可以同时测量模拟信号的频率和数字控制信号的状态,从而深入了解系统的工作机制。

  6.丰富的测量结果显示方式:MSO56B提供了多种测量结果显示方式,例如表格、曲线图等,方便用户查看和分析测量结果。这些结果可以导出至PC端进行进一步分析,并方便与报告生成软件结合使用。

  二、泰克MSO56B示波器测频的劣势:

  1.价格昂贵:作为高端示波器,MSO56B的价格相对昂贵,这限制了一部分用户的购买能力。

  2.操作复杂度:MSO56B的功能非常强大,相应的操作也较为复杂,需要用户具备一定的专业知识和操作经验才能充分发挥其功能。虽然软件界面直观,但熟练掌握所有功能仍需一定时间学习。

  3.探头匹配的重要性:为了保证测量的精度,需要选择合适的探头并进行正确的匹配。探头本身的带宽和特性会影响测量的准确性,不正确的探头使用或匹配会造成测量误差。

  4.信号完整性:即使拥有高带宽和采样率,在测量高频信号时,信号完整性仍然是影响测量精度的重要因素。信号传输线、连接器等都会引入信号衰减和反射,导致测量误差。

  三、应用场景:

  泰克MSO56B示波器广泛应用于各种领域,其频率测量功能在以下场景中发挥着重要作用:

  电子电路设计与调试:测量电路中各个信号的频率,检测电路工作是否正常,分析电路故障。

  通信系统测试:测量通信信号的载波频率、调制频率等参数,分析信号质量。

  电力电子系统分析:测量电力电子器件的工作频率,分析其开关特性。

  科研实验:进行各种高频信号的测量和分析,支持科学研究工作。

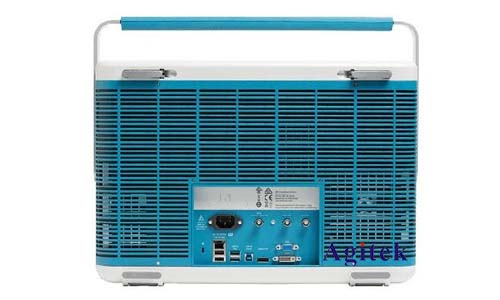

泰克MSO56B示波器测频率有何优缺点(图2)

  泰克MSO56B示波器在频率测量方面具有显著的优势,尤其在高频、复杂信号的测量方面表现突出。但是,其价格和操作复杂度也是需要考虑的因素。用户应该根据自身的实际需求和预算,选择合适的示波器。在使用过程中,需要注意探头匹配和信号完整性等问题,以确保测量结果的准确性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
