矢网的校准原理简述

发布日期:2024-09-30 14:27:33         浏览数:

  矢网的校准原理其实很简单,就是通过已知的标准件来测量系统的误差,然后用这些误差去补偿实际测量。

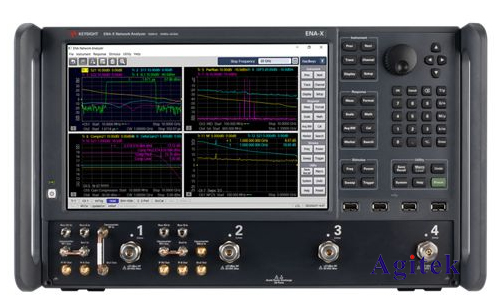

矢网的校准原理简述(图1)

  今天我们将从原理上简单解释一下矢量网络分析仪的校准,帮助大家更好地理解它的意义。

  首先,我们简要介绍一下矢量网络分析仪。

  VNA是一种测试射频和微波系统中网络参数的精密仪器,尤其是S参数。这些参数描述了网络中信号的反射和透射行为。例如,S11表示输入端口的反射系数,S21表示从输入到输出的透射系数。通过这些参数,我们可以分析设备在不同频率下的性能。

  为什么要进行校准?

  VNA虽然精确,但在测量过程中,系统中的不理想因素,如连接器损耗、馈线误差、反射波干扰等,都会引入测量误差。校准的目的是通过消除这些系统误差,确保测量结果与实际设备特性匹配。这不仅提高了测量的准确性,还能保证在不同测试条件下的结果一致性。

  矢网的误差主要分为三类:

  直通误差:包括连接器、传输线的损耗和不完美性。

  反射误差:由于不匹配导致的反射波干扰。

  漏泄误差:端口之间的信号泄漏造成的影响。

  通过校准,我们可以将这些误差最小化,从而提高测量的精度。最常见的校准方法之一是SOLT校准,也就是开路、短路、负载和直通校准。这种校准方法通过四种标准件来补偿不同的误差。

  SOLT校准原理

  开路校准:用于补偿端口在开路情况下的反射误差。因为理论上开路时应没有反射信号,任何测到的信号都是误差。

  短路校准:用于补偿端口在短路情况下的反射误差。短路时理论上应有最大的反射信号,任何偏差都是系统误差。

  负载校准:用于补偿端口在匹配负载下的误差,通常使用50欧姆的标准负载,理想情况下应没有反射。

  直通校准:用于补偿两个端口之间的传输误差,校准直通路径上的损耗和相位偏移。

  除了SOLT,还有其他校准方法,例如TRL校准和ECal校准。不同方法适用于不同的测量场景:

  TRL(传输、反射、负载)校准:适合高频段测量,尤其在微波频率下效果更好。

  ECal校准:使用电子校准模块,操作更简便,适合频繁校准的场合。

  校准不仅让测量结果更加准确,还能确保你在不同设备和环境下的测量具有一致性和可重复性。这对于精确分析射频和微波系统的性能至关重要。

  总结来说,VNA校准是通过已知标准件来测量并补偿系统误差,确保测量结果的准确性。

  无论你是新手还是有经验的工程师,理解校准的原理和方法都是确保测量精度的关键。
