  线性电源和开关电源是两种常见的电源类型,它们在工作原理、效率、应用场景等方面有显著差异。

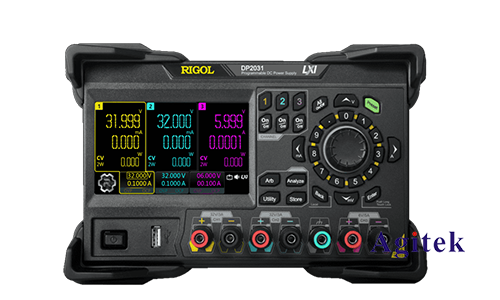

开关电源和线性电源介绍(图1)

  1.工作原理

  -线性电源(Linear Power Supply):通过调整一个线性元件(如晶体管或电阻)来降低输入电压,输出一个稳定的直流电压。这种方式依赖于调整多余电压的消耗,通常通过热量的形式浪费掉。

  -开关电源(Switching Power Supply):通过高速开关的方式(通常使用晶体管如MOSFET),将输入电压转化为高频脉冲,再经过滤波电路得到稳定的直流电压。这种转换过程是基于开关器件的导通和关断。

  2.效率

  -线性电源:由于多余的电压通过线性元件转换为热量,因此效率较低,尤其在输入电压远高于输出电压时,效率会显著下降。

  -开关电源:效率较高,通常可达80%到90%以上,因为它通过开关器件工作,减少了热量的浪费。

  3.体积和重量

  -线性电源:由于需要较大的变压器和散热器,体积和重量通常较大,尤其在高功率应用中更为显著。

  -开关电源:由于其高频工作可以使用更小的变压器和电感器件,因此体积和重量更小。

  4.电磁干扰(EMI)

  -线性电源:因为工作频率低,通常不会产生高频电磁干扰,因此输出电压非常平稳、噪声小。

  -开关电源:由于开关频率较高,容易产生高频电磁干扰,因此需要设计复杂的EMI滤波电路来抑制噪声。

  5.响应速度

  -线性电源:因为没有高频开关机制,响应速度相对较慢。

  -开关电源:由于可以快速调整开关频率,响应速度较快,适用于动态负载变化的情况。

  6.各自优势与应用场景

  ①开关电源的优势与应用场景

  优势:

  -高效率:开关电源的效率通常在80%至90%以上,尤其在高输入与低输出电压差较大的情况下,优势明显。

  -体积小、重量轻:由于工作在高频,变压器、滤波器等元件可以做到更小,使得整体电源的尺寸和重量较小。

  -宽输入电压范围:适应性强,能够支持宽输入电压范围,适用于全球市场。

  -输出功率大:可以提供较大的功率输出,常用于大功率设备。

  -高调节能力:可以快速响应负载变化,提供良好的电压调节性能。

  应用场景:

  -计算机、服务器电源:高效、体积小,适合持续提供稳定电压。

  -家用电器:如电视、冰箱、微波炉等,需要稳定、持久的供电。

  -通信设备:如路由器、基站等,需长期稳定工作且功率需求较大。

  -工业设备:如电机控制器、传感器供电等,能够适应各种工业环境。

  -消费电子产品:如手机充电器、笔记本电脑电源适配器等,要求高效、小型化。

  ②线性电源的优势与应用场景

  优势:

  -低噪声:线性电源输出的电压非常平稳,电磁噪声和纹波极小,适合对噪声敏感的设备。

  -简单设计:电路设计相对简单,不需要复杂的EMI滤波和保护电路。

  -瞬态响应优良:因为没有开关频率的切换过程,能够较快响应负载变化。

  -低电磁干扰(EMI):没有高频开关过程,因此电磁干扰较小,不会影响周围的电子设备。

  应用场景:

  -音频设备:如高保真音响设备,对电源噪声要求高,适合使用线性电源。

  -实验室设备:如精密仪器、测试设备等,要求非常干净和稳定的电源输出。

  -医疗设备:如心电图机、超声波仪器等,对电源的噪声要求严格,不能干扰信号处理。

  -小功率设备:如某些传感器、运放电路等,功率需求不高但对电源稳定性要求高。

  -射频设备:如收音机、射频通信设备,要求电源输出的噪声非常小。

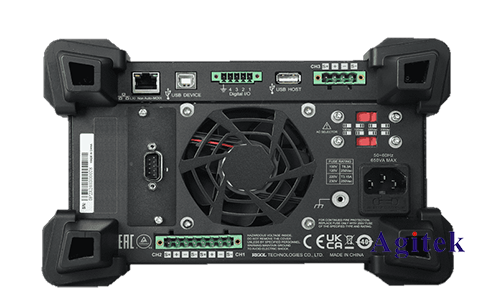

开关电源和线性电源介绍(图2)

  -开关电源适合需要高效、小型化和高功率的应用,如消费电子、通信和工业设备等。

  -线性电源则适用于对噪声敏感、需要高精度且功率需求较小的应用,如音频设备、医疗仪器和实验室设备等。
