普源示波器X通道不能测直流

发布日期:2024-10-31 15:47:18         浏览数:

  普源示波器以其性价比高和功能实用而受到广大科研工作者和工程师的欢迎。然而,在实际使用过程中,用户有时会遇到X通道无法测量直流电压的问题。此现象可能由多种因素导致,本文将深入探讨其可能原因,并提供相应的排查和解决方法。

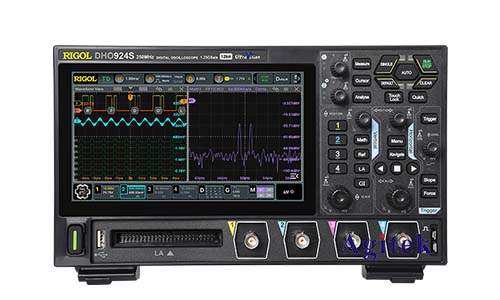

普源示波器X通道不能测直流(图1)

  一、问题现象及初步判断

  当普源示波器X通道无法测量直流电压时,通常表现为以下几种情况:

  1.显示屏上显示零电压或无信号:即使连接了已知的直流电压源,示波器X通道也显示为零电压或无任何波形。

  2.波形畸变严重:显示的波形与预期直流电压水平相差甚远,存在严重的噪声或漂移。

  3.耦合方式错误:可能由于耦合方式选择错误导致无法正确测量直流信号。

  在进行深入排查前,我们需要初步判断问题所在。首先,确认被测直流电压源是否正常工作,电压值是否在示波器的量程范围内。其次,检查探头的连接是否牢固,确保探头与示波器X通道以及被测电路连接良好,避免接触不良导致的信号衰减或丢失。最后,检查示波器的电源是否正常供电,是否处于正常工作状态。

  二、常见原因及排查方法

  X通道无法测量直流电压的常见原因如下:

  1.耦合方式设置错误:示波器提供了多种耦合方式,例如直流耦合(DC)和交流耦合(AC)。如果耦合方式设置为AC,则会将直流分量滤除,导致无法测量直流电压。解决方法:将耦合方式切换为DC。大多数普源示波器会在屏幕上清晰地显示当前的耦合方式,方便用户进行调整。

  2.探头问题:探头损坏、接触不良或探头补偿不佳都会影响直流电压的测量精度,甚至导致无法测量。解决方法:更换一个已知正常的探头进行测试。如果问题解决,则说明原探头存在故障,需要进行维修或更换。如果使用的是有源探头,检查其电源是否正常供电。

  3.输入过载:如果输入的直流电压超过了示波器X通道的量程,则可能导致过载保护,从而无法正常显示电压值。解决方法:降低输入电压,或者选择合适的量程进行测量。观察示波器屏幕上是否有过载指示灯亮起,这可以作为重要的判断依据。

  4.示波器内部电路故障:示波器内部的放大电路、A/D转换器等部件出现故障也可能导致X通道无法测量直流电压。解决方法:这需要专业的维修人员进行检修,用户不应自行拆卸和维修示波器,以免造成更严重的损坏。联系普源示波器的售后服务部门寻求帮助。

  5.接地问题:不良的接地连接可能导致噪声干扰,影响直流电压的准确测量。解决方法:确保示波器和被测电路的接地良好,并尽可能减少地环路。可以使用地线夹将示波器和被测电路的地线连接在一起。

  6.软件设置问题:一些高级示波器具备软件设置选项,可能存在一些设置错误导致无法测量直流电压。解决方法:仔细检查示波器的软件设置,恢复出厂设置或参考用户手册进行正确设置。

  三、预防措施

  为了避免X通道无法测量直流电压的问题,可以采取以下预防措施:

  1.正确使用探头,避免用力过猛造成探头损坏。

  2.定期检查探头和示波器的连接情况,确保接触良好。

  3.在测量高电压时,务必选择合适的量程,避免过载。

  4.保持示波器和被测电路的良好接地。

  5.定期维护示波器,并注意环境因素对示波器的影响。

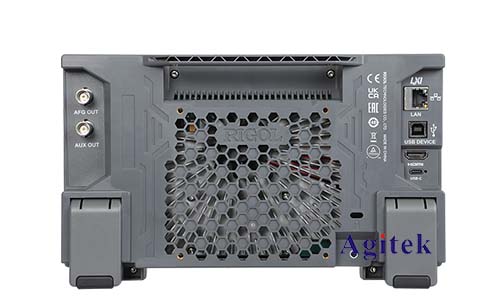

普源示波器X通道不能测直流(图2)

  普源示波器X通道无法测量直流电压的原因多种多样,需要根据实际情况进行逐一排查,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
