普源DS1102Z-E示波器对高频信号的测量

发布日期:2024-10-31 15:49:23         浏览数:

  随着电子技术的飞速发展,高频信号在通信、雷达、航空航天等领域得到了广泛应用。准确测量高频信号的幅度、频率、相位等参数对于系统设计和故障诊断至关重要。普源DS1102Z-E示波器作为一款入门级数字示波器,其价格相对低廉,广泛应用于教育、科研和工业领域的测试工作。然而,在面对高频信号时,其性能表现如何?本文将对此进行深入探讨。

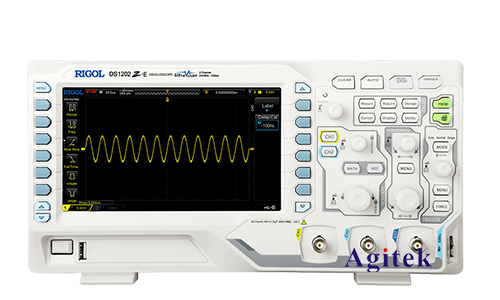

普源DS1102Z-E示波器对高频信号的测量(图1)

  普源DS1102Z-E示波器参数分析

  普源DS1102Z-E示波器的核心参数,例如带宽和采样率,直接决定了其对高频信号的测量能力。其技术参数通常包括:

  带宽:通常为100MHz(具体型号参数为准)。带宽决定了示波器能够准确测量信号的最高频率。超过带宽的信号将会出现衰减和畸变,导致测量结果不准确。

  采样率:通常为1GSa/s(具体型号参数为准)。采样率决定了示波器在单位时间内能够采集到的数据点数。更高的采样率能够更准确地捕捉高频信号的细节,避免混叠现象的出现。

  垂直分辨率:通常为8位或更高。垂直分辨率影响信号幅度的测量精度。更高的垂直分辨率能够提供更精细的幅度信息。

  输入阻抗:通常为1MΩ||12pF。输入阻抗会影响信号的传输和测量结果,需要根据被测信号的特点进行匹配。

  高频信号测量中的挑战与应对策略

  在使用普源DS1102Z-E示波器测量高频信号时,会面临以下挑战:

  带宽限制:当信号频率超过示波器带宽时,信号将会被衰减和畸变,导致测量结果出现较大的误差。应对策略:选择带宽高于被测信号频率的示波器,或采用低通滤波器来滤除高于示波器带宽的噪声。

  采样率限制:采样率不足会导致信号混叠,即高频信号被错误地显示为低频信号。应对策略:提高采样率,或者采用抗混叠滤波器。

  抖动影响:高频信号常常伴随有抖动,这会影响测量精度。应对策略:使用合适的触发方式,例如边缘触发或斜率触发,以提高测量稳定性。可以尝试使用示波器的平均功能来降低抖动的影响。

  探头匹配:探头的特性也会影响测量结果。选择合适的探头,并进行正确的探头补偿,可以提高测量精度。

  噪声干扰:环境噪声和电源噪声都会影响测量结果。应对策略:良好的接地和屏蔽措施,减少噪声干扰。

  提高测量精度的方法

  为了提高普源DS1102Z-E示波器在高频信号测量中的精度,可以采取以下措施:

  选择合适的探头:高品质的探头可以减少信号衰减和反射,提高测量精度。

  进行探头补偿:正确地进行探头补偿可以消除探头带来的误差。

  优化触发设置:选择合适的触发方式和触发电平,可以提高触发稳定性和测量精度。

  使用平均功能:多次测量取平均值可以降低噪声和抖动的影响。

  进行误差分析:对测量结果进行误差分析,可以评估测量结果的可靠性。

普源DS1102Z-E示波器对高频信号的测量(图2)

  普源DS1102Z-E示波器在一定程度上可以用于高频信号的测量,但其带宽和采样率等参数限制了其在高频信号测量中的应用。在实际应用中,需要根据被测信号的特点,选择合适的探头、触发方式和测量参数,并采取相应的措施来减少误差,才能获得较为准确的测量结果。对于更高频率、更精确要求的测量,则需要选用更高性能的示波器,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
