无线通信技术的飞速发展对天线性能提出了越来越高的要求。天线的性能指标,如S参数、增益、效率、方向图等,直接决定着通信系统的覆盖范围、数据传输速率以及抗干扰能力。因此,精确测量天线性能参数对于天线设计、生产和应用都至关重要。是德科技矢量网络分析仪凭借其高精度、宽频带、低噪声等优异特性,以及丰富的测量功能和强大的软件支持,已成为天线性能测试领域的标配仪器。本文将重点探讨是德VNA在天线性能精确测量中的应用,并深入分析相关的测量技术和误差控制策略。
一、是德矢量网络分析仪的优势与特性:

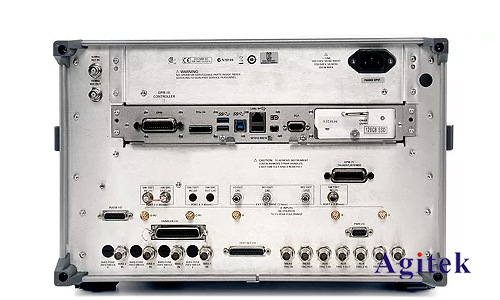

是德科技的矢量网络分析仪,例如PNA系列和E5071C等型号,具有以下几个显著的优势,使其成为天线测试的理想选择:
高精度和宽频带:是德VNA拥有极高的测量精度,能够精确测量微小的S参数变化,并支持宽频带测量,满足不同频率段天线的测试需求。
低噪声和高动态范围:低噪声特性确保测量结果的可靠性,而高动态范围则能够准确测量大动态范围内的信号,适用于各种类型的天线。
丰富的测量功能:除了基本的S参数测量外,是德VNA还支持多种高级测量功能,例如网络参数转换、误差校正、增益测量、阻抗匹配分析等,能够全面评估天线性能。
强大的软件支持:配套的软件提供了直观的界面和强大的数据处理能力,方便用户进行数据分析、报告生成和自动化测试。
二、天线关键性能指标的测量方法:
2.1 S参数测量:S参数是表征天线端口特性最重要的参数,是德VNA通过连接天线端口和标准阻抗负载,测量入射波和反射波的幅度和相位来获得S参数。精确的S参数测量需要进行精确的校准,例如SOLT(短路、开路、负载、匹配)校准或TRL(通过反射线)校准,以消除测试系统的系统误差。
2.2增益测量:天线增益的测量方法主要有两种:一种是利用标准增益天线进行比较测量,另一种是利用近场扫描技术进行测量。是德VNA结合方向性耦合器、功率计等辅助设备,能够精确测量天线增益。近场扫描方法则可以获得天线更全面的辐射特性信息。
2.3效率测量:天线效率是表征天线能量转换效率的重要指标。其测量通常基于S参数和天线阻抗,通过计算得到。是德VNA可以通过测量S参数和阻抗,并结合相关的计算公式,准确地计算天线效率。
2.4方向图测量:天线方向图描述了天线在空间不同方向上的辐射功率分布。是德VNA结合转台和近场扫描系统,能够进行精确的方向图测量。近场扫描技术可以更精确地测量天线方向图,尤其是在天线尺寸较大或者波长较短的情况下。
三、误差分析与精度提升策略:
天线性能测量的误差来源很多,包括:
系统误差:由测试设备本身的精度和稳定性所引起的误差。
环境因素:温度、湿度等环境因素的变化会影响测量结果。
连接误差:连接器和电缆的连接质量会影响测量精度。
被测器件误差:天线本身的特性也会影响测量结果。
为了提高测量精度,需要采取以下策略:
精确校准:进行严格的校准,消除系统误差。
环境控制:控制测试环境的温度和湿度。
良好连接:确保连接器的良好连接,避免接触不良。
减少干扰:减少外部电磁干扰的影响。
重复测量:进行多次测量,取平均值,降低随机误差。
是德科技矢量网络分析仪凭借其高精度、宽频带、丰富的功能以及强大的软件支持,成为精确测量天线性能的理想工具。通过合理的测量方法、精确的校准和有效的误差控制策略,可以利用是德VNA获得可靠的天线性能参数,为天线设计、制造和应用提供重要的技术支持,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
