泰克示波器高低电平怎么测

发布日期:2024-11-01 16:15:30         浏览数:

  泰克示波器以其高精度、高带宽和丰富的功能而闻名,广泛应用于电子工程、通信、科研等领域。准确测量高低电平是示波器的一项基本功能,对于电路调试、信号分析至关重要。然而,由于信号特性多样、环境干扰复杂等因素,正确地进行高低电平测量需要掌握一定的技巧和知识。本文将深入探讨泰克示波器高低电平测量的各种方法。

泰克示波器高低电平怎么测(图1)

  准备工作

  在开始测量之前,需要做好以下准备工作:

  1.选择合适的探头:根据被测信号的电压幅度、频率范围和阻抗选择合适的探头。例如,对于高频信号,需要使用高带宽的探头;对于高电压信号,需要使用高电压探头。探头的正确连接和校准至关重要,确保测量精度。

  2.连接被测电路:正确连接被测电路,避免接地环路和信号干扰。需要确保连接牢固,并避免接触不良导致测量误差。

  3.设置示波器:根据被测信号的特性设置示波器的垂直刻度(电压范围)、水平刻度(时间范围)、触发方式等参数。正确的参数设置能够清晰地显示信号波形,并提高测量精度。

  高低电平测量的具体方法

  泰克示波器提供了多种测量高低电平的方法,主要包括:

  1.手动测量:这是最直接的方法,通过观察示波器屏幕上的波形,直接读取高低电平的电压值。这种方法适用于简单的信号,但精度相对较低,容易受到主观因素的影响。

  2.自动测量:泰克示波器具备自动测量功能,可以自动识别信号的高低电平,并显示测量结果。自动测量方法简化了操作步骤,提高了效率,但需要根据具体信号调整测量参数,确保准确性。常用的自动测量功能包括:峰值电压测量、平均电压测量、有效值测量等。

  3.阈值测量:对于数字信号,可以使用阈值测量功能。设置合适的阈值电压,示波器可以自动识别高于阈值的信号为高电平,低于阈值的信号为低电平。这种方法可以准确地测量数字信号的高低电平,并统计高低电平的持续时间。

  4.曲线拟合测量:对于某些复杂的信号,可以使用曲线拟合功能,对波形进行拟合,从而提取高低电平的精确值。这种方法需要一定的专业知识,但可以提高测量精度。

  常见问题及解决方法

  1.信号噪声:噪声会影响高低电平测量的准确性。可以通过降低示波器的垂直灵敏度、使用平均功能、采用合适的滤波器等方法来抑制噪声。

  2.探头加载效应:探头会对被测电路产生加载效应,影响测量结果。选择合适的探头,并进行正确的探头补偿,可以减小加载效应的影响。

  3.触发问题:不正确的触发设置会导致波形显示不稳定,影响测量结果。需要根据被测信号的特性选择合适的触发方式和触发电平。

  4.地线问题:地线连接不正确会导致接地环路,产生噪声,影响测量结果。需要确保地线连接正确,避免接地环路。

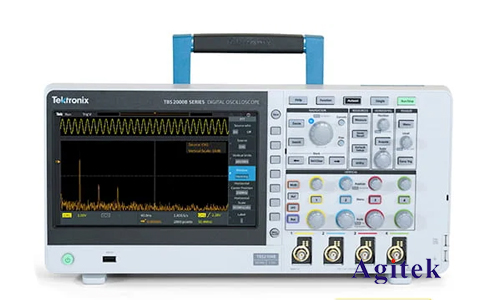

泰克示波器高低电平怎么测(图2)

  准确测量高低电平是使用示波器进行电路分析和调试的关键步骤。本文详细介绍了利用泰克示波器测量高低电平的各种方法,并提供了相应的技巧和注意事项。熟练掌握这些方法,能够有效提高测量效率和精度,为电子工程和相关领域的科研工作提供有力支持。在实际应用中,需要根据具体情况选择合适的方法,并注意避免常见问题,才能获得可靠的测量结果。持续学习和实践是提高示波器使用水平的关键,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
