是德频谱分析仪的方波输出特性参数

发布日期:2024-11-01 16:38:26         浏览数:

  是德科技作为全球领先的电子测量仪器厂商,其频谱分析仪以高精度、高性能而闻名。除了其强大的频谱分析功能外,许多型号的频谱分析仪还集成了信号发生器功能,能够输出各种类型的测试信号,其中方波信号作为一种重要的测试信号,被广泛应用于电子电路的测试和调试。理解和掌握是德频谱分析仪方波输出的特性,对于确保测量结果的准确性和可靠性至关重要。

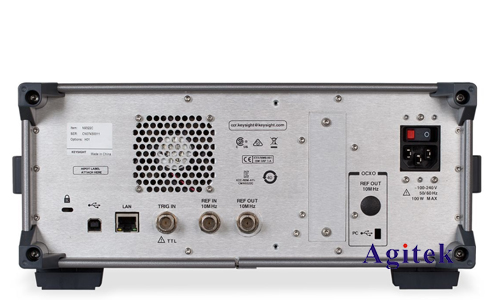

是德频谱分析仪的方波输出特性参数(图1)

  方波输出特性参数

  是德频谱分析仪的方波输出特性主要由以下几个关键参数决定:

  幅度精度(Amplitude Accuracy):指方波输出电压与设定值的偏差。该参数直接影响到测试结果的准确性,通常以百分比或dB表示。影响幅度精度的因素包括仪器自身的精度、温度变化、负载阻抗等。

  上升时间(Rise Time):指方波信号从低电平到高电平过渡所需的时间。上升时间越短,表示信号的转换速度越快,带宽越高。上升时间通常使用示波器进行测量,并以纳秒(ns)为单位表示。影响上升时间的因素包括仪器的带宽、输出阻抗以及负载特性等。

  下降时间(Fall Time):指方波信号从高电平到低电平过渡所需的时间。与上升时间类似,下降时间越短,信号的转换速度越快。同样以纳秒(ns)为单位表示。

  占空比(Duty Cycle):指方波信号高电平持续时间占整个周期的百分比。理想的方波占空比为50%,但在实际应用中,由于各种因素的影响,占空比可能会有偏差。

  谐波失真(Harmonic Distortion):指方波信号中除了基波频率以外的谐波分量的含量。方波信号并非纯正弦波,而是由基波和奇次谐波叠加而成。谐波失真越大,表示方波信号的质量越差,对测试结果的影响越大。通常以百分比或dB表示。

  抖动(Jitter):指方波信号边缘的不稳定性,表现为上升沿和下降沿的微小波动。抖动会影响信号的定时精度,从而影响到高速电路的测试。

  影响方波输出特性的因素

  除了仪器自身的性能外,以下因素也会影响是德频谱分析仪的方波输出特性:

  输出阻抗:输出阻抗与负载阻抗的匹配程度会影响信号的传输质量,不匹配会导致信号反射和衰减,从而影响方波的形状和幅度。

  负载特性:不同的负载特性会影响方波的输出特性。例如,容性负载会导致上升时间和下降时间变长,而感性负载则会导致过冲和振荡。

  温度变化:温度变化会影响仪器内部元器件的性能,从而影响方波的输出特性。

  老化:长期使用会造成仪器元器件的老化,从而影响方波输出的精度和稳定性。

  实际应用中的优化策略

  为了获得高质量的方波输出,可以在实际应用中采取以下优化策略:

  选择合适的输出阻抗:根据负载特性选择合适的输出阻抗,保证良好的阻抗匹配。

  使用合适的负载:避免使用过大或过小的负载,选择合适的负载可以减少信号反射和衰减。

  校准仪器:定期校准仪器可以保证其测量精度和输出稳定性。

  控制环境温度:保持稳定的环境温度可以提高测量结果的可靠性。

  具体型号分析(以N9030A和N9020A为例)

  是德科技的N9030A和N9020A频谱分析仪都具有方波输出功能,但其具体的参数和性能略有差异。通过查阅相应的用户手册,可以获得更详细的参数信息,并根据实际需求选择合适的型号。例如,需要高精度方波输出的应用,可以选择具有更高精度参数的型号。

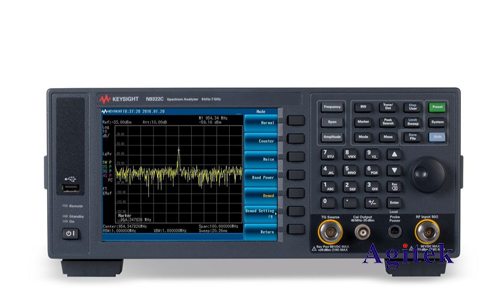

是德频谱分析仪的方波输出特性参数(图2)

  是德频谱分析仪的方波输出特性是其重要功能之一,其精度和稳定性直接影响到测试结果的可靠性,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
