泰克示波器中如何调math上下

发布日期:2024-11-04 15:46:17         浏览数:

  泰克示波器作为业内领先的测试测量仪器,其强大的Math功能为用户提供了高效处理和分析波形数据的途径。合理利用Math功能可以显著提高测量精度,简化数据分析流程,从而提升工作效率。本文将详细介绍泰克示波器Math功能的设置、使用方法以及高级应用技巧。

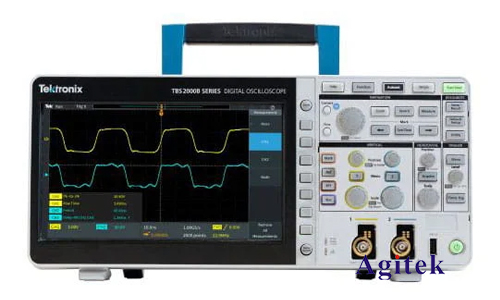

泰克示波器中如何调math上下(图1)

  Math功能菜单及基本操作

  泰克示波器不同型号的Math功能菜单位置可能略有差异,但基本操作流程大致相同。通常,Math功能可以通过以下步骤访问:

  1.进入菜单:通常通过按键操作进入“Measure”或“Math”菜单。具体按键组合取决于示波器型号,请参考用户手册。

  2.选择运算:进入Math菜单后,用户可以选择所需的数学运算,例如加法(Add)、减法(Subtract)、乘法(Multiply)、除法(Divide)、FFT(快速傅里叶变换)、积分(Integrate)、微分(Differentiate)等。一些高级型号还提供更复杂的数学运算,例如求平均值、求方差、求峰值等。

  3.选择波形:大多数数学运算都需要选择两个或多个波形作为输入。用户需要在菜单中指定参与运算的波形通道。

  4.设置参数:某些数学运算可能需要额外的参数设置,例如FFT运算的窗口函数选择、积分的积分区间等。用户需要根据实际需求进行相应的参数调整。

  5.查看结果:运算完成后,结果波形会显示在屏幕上,用户可以对其进行测量和分析。

  常用数学运算及应用案例

  加法/减法:用于比较两个波形的差异,例如比较一个信号的输入波形和输出波形,可以直接通过相减得到失真信号。

  乘法/除法:用于信号调制或解调,以及信号幅度的缩放。例如,将一个信号与一个矩形波相乘可以实现信号的开关控制。

  FFT:用于将时域信号转换为频域信号,分析信号的频率成分。这对于分析噪声、谐波和信号干扰至关重要。

  积分:用于计算波形的面积,例如计算电压或电流的总量。

  微分:用于计算波形的斜率,例如计算信号的变化率。

  高级应用技巧

  泰克示波器Math功能的强大之处在于其灵活性。用户可以将多个数学运算组合使用,实现更复杂的信号处理。例如,可以先对信号进行FFT变换,然后对频谱进行滤波,最后再进行反FFT变换,从而去除信号中的噪声。

  此外,许多泰克示波器支持自定义数学运算,用户可以根据自身需求编写脚本或使用内置函数实现更复杂的数学运算。

  故障排除

  在使用Math功能时,可能会遇到一些问题,例如结果不正确、运算失败等。常见原因包括:

  波形选择错误:确保选择了正确的波形通道。

  参数设置错误:仔细检查运算参数是否正确。

  示波器设置错误:确保示波器的触发、缩放和时间基准设置正确。

  软件故障:尝试重启示波器或更新固件。

泰克示波器中如何调math上下(图2)

  泰克示波器强大的Math功能为用户提供了高效的信号处理和数据分析工具。熟练掌握Math功能的各项操作和高级应用技巧,可以极大提高测量精度和工作效率,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
