泰克MDO3022示波器的信号衰减设置

发布日期:2024-11-04 15:49:02         浏览数:

  信号衰减的必要性与原理

  泰克MDO3022示波器具有较高的垂直分辨率和采样率,但其输入通道的电压范围是有限制的。当输入信号的幅度超过示波器的最大输入电压范围时,就会发生信号过载,导致测量结果失真甚至损坏仪器。因此,信号衰减是处理高幅度信号的必要手段。

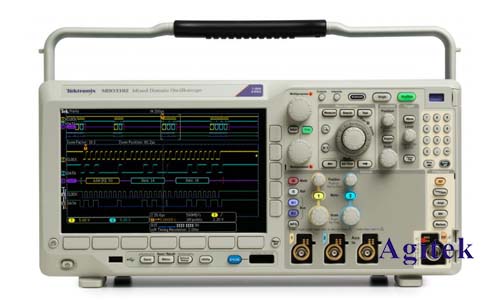

泰克MDO3022示波器的信号衰减设置(图1)

  信号衰减是通过在示波器输入端与信号源之间插入衰减器来实现的。衰减器可以是内置的(例如,示波器自身的衰减设置)或外置的(例如,衰减探头)。衰减器的作用是将输入信号的幅度降低到示波器可以安全处理的范围内,同时保持信号波形的完整性。衰减器的衰减比例通常用分贝(dB)表示,例如10dB表示信号幅度衰减到原来的十分之一。

  MDO3022示波器信号衰减设置方法

  MDO3022的信号衰减主要通过以下几个方面进行设置:

  1.垂直刻度(Vertical Scale)设置:这是最直接的衰减方式。通过调整垂直刻度,可以改变每个刻度线代表的电压值,从而间接地实现信号衰减。例如,将垂直刻度从1V/div调整到10V/div,相当于将信号幅度缩小了10倍。需要注意的是,这种方法仅在信号幅度未超过示波器输入范围的情况下有效,否则仍需使用探头衰减。

  2.探头衰减设置:MDO3022通常配合不同的探头使用,而许多探头本身就具有衰减功能。探头上的衰减开关(例如1X,10X,100X)可以改变探头的衰减比例。选择合适的探头和衰减比例至关重要,需要根据被测信号的幅度进行选择。例如,使用10X探头,表示探头将输入信号衰减至原来的十分之一。示波器软件会自动识别探头类型和衰减系数,并根据此调整显示的波形。

  3.软件设置中的衰减补偿:MDO3022的软件界面通常允许用户输入探头衰减系数,以确保显示的波形准确反映实际信号的幅度。这个补偿功能会自动将探头的衰减系数考虑在内,确保显示的波形幅度与实际信号幅度一致。用户需要仔细核对探头规格书,确保输入的衰减系数正确无误。

  不同应用场景下的**实践

  在不同的测量应用中,选择合适的衰减方式至关重要:

  1.低频信号测量:对于低频、低幅度信号,通常不需要进行衰减。直接使用1X探头并调整垂直刻度即可。

  2.高频信号测量:高频信号通常伴随着较大的幅度,因此需要选择合适的衰减探头,例如10X或100X探头。同时,需要考虑探头的带宽和阻抗匹配,以确保测量精度。

  3.高压信号测量:对于高压信号,需要使用专门的高压探头,并确保安全措施到位。高压探头的衰减比例通常较大。

  4.混合信号测量:在混合信号测量中,需要根据不同信号的幅度选择不同的衰减设置,确保所有信号都能在示波器的有效范围内进行观测。

  常见问题与解决方法

  1.信号过载:如果信号过载,需要增加探头的衰减比例或调整垂直刻度。如果仍无法解决,则需要检查信号源是否正常。

  2.波形失真:波形失真可能由探头带宽不足或阻抗不匹配引起。选择合适的探头并确保正确的连接是关键。

  3.测量精度不足:测量精度不足可能由探头衰减系数设置错误或垂直刻度设置不当引起。仔细检查这些设置并确保准确无误。

泰克MDO3022示波器的信号衰减设置(图2)

  正确设置泰克MDO3022示波器的信号衰减是获得精确测量结果的关键。通过了解信号衰减的原理、设置方法以及不同应用场景下的**实践,用户可以有效避免信号过载,提高测量精度,并最终提升测试效率和数据可靠性。熟练掌握MDO3022的信号衰减功能,是每一个熟练掌握该仪器用户的必备技能,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
