是德任意波形发生器的波形插值算法

发布日期:2024-11-04 16:26:05         浏览数:

  是德科技(Keysight Technologies)的任意波形发生器(AWG)以其高精度、高采样率和丰富的波形生成能力而闻名于世。然而,AWG并非能够直接生成任意波形,其内部存储空间有限,只能存储离散的波形样本点。为了生成连续、平滑的波形,AWG依赖于高效且精确的波形插值算法。本文将深入探讨是德AWG中可能使用的波形插值算法,分析其优缺点,并探讨其在不同应用场景中的选择。

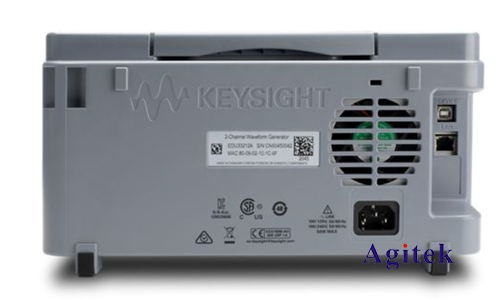

是德任意波形发生器的波形插值算法(图1)

  一、AWG波形插值算法概述

  AWG的波形插值算法旨在根据已存储的离散样本点,计算出中间点的波形值,从而生成更高分辨率、更平滑的模拟波形。理想的插值算法应满足以下几个关键指标:

  精度:插值结果应尽可能精确地逼近原始波形,最小化插值误差。

  效率:算法的计算复杂度应尽可能低,以满足高采样率的要求。

  稳定性:算法应具有良好的数值稳定性,避免出现数值溢出或振荡等问题。

  灵活度:算法应能够适应不同的波形类型和采样率。

  目前,常用的波形插值算法包括:

  线性插值:这是最简单也是最快速的插值方法,通过线性拟合相邻两个样本点来计算中间点的值。其计算简单,但精度较低,容易产生阶梯状的波形。在对精度要求不高的情况下,线性插值可以作为一种高效的选择。

  多项式插值:利用多项式函数拟合多个样本点,可以获得比线性插值更高的精度。常用的多项式插值方法包括拉格朗日插值和牛顿插值。然而,高阶多项式插值容易出现龙格现象(Runge's phenomenon),即在插值区间边缘出现剧烈振荡。因此,多项式插值通常采用低阶多项式,例如三次样条插值。

  三次样条插值:三次样条插值利用分段三次多项式来逼近波形,每个分段多项式由四个相邻样本点确定,能够在保证平滑性的同时获得较高的精度。其计算复杂度比线性插值高,但仍然相对较低,是AWG中常用的一种插值方法。

  Sinc插值:Sinc插值利用Sinc函数作为插值核函数,能够精确地恢复带宽限制的信号。其精度极高,但计算复杂度也较高,通常需要借助FFT算法进行加速。由于其计算量较大,在高采样率的AWG中应用较少。

  基于滤波器的插值:这种方法将插值过程转化为数字滤波问题,通过设计合适的滤波器来实现波形插值。例如,可以使用FIR滤波器或IIR滤波器进行插值。这种方法具有灵活性和精度高的优点,可以根据需要设计不同的滤波器来满足不同的应用需求。

  二、是德AWG中可能采用的算法分析

  考虑到是德AWG的高精度和高采样率要求,其内部很可能采用改进的三次样条插值算法或者基于高效滤波器的插值算法。这些算法能够在精度和效率之间取得良好的平衡。单纯的线性插值由于精度较低,不太可能被广泛采用;而Sinc插值由于计算量过大,也难以满足高采样率的需求。具体的算法细节是德科技通常作为商业机密不予公开。

  三、不同应用场景下的算法选择

  不同的应用场景对波形插值的精度和效率要求不同。例如,在数字通信测试中,对波形的精确度要求非常高,需要采用高精度的插值算法,例如改进的三次样条插值或基于高阶滤波器的插值。而在一些对精度要求相对较低的应用中,例如简单的信号发生,线性插值或低阶多项式插值就足够了。

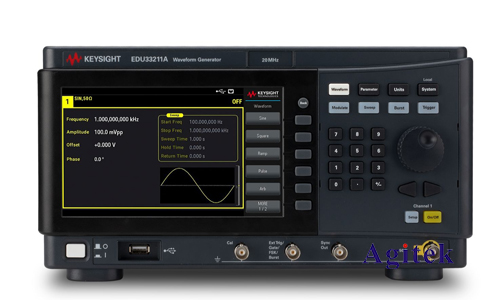

是德任意波形发生器的波形插值算法(图2)

  是德AWG的波形插值算法是其核心技术之一,对其性能有着至关重要的影响。本文对几种常用的波形插值算法进行了分析,并探讨了在不同应用场景下的算法选择,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
